產品說明:
|
|
一：產品特點及用途
本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二：產品執行標準
Q/HHTZH001.2
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
2．z高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3． 環境溫度：氟塑料絕緣和護套
固定敷設-40℃，誹定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和護套電纜不低于-25℃)。
5．電纜允許彎曲半徑：單芯電纜z小為電纜外徑的15倍
多芯電纜z小為電纜外徑的10倍
四：基本型號及名稱
表1
|
型號
|
產品名稱
|
正常使用溫度℃
|
|
FF46
|
氟塑料絕緣和護套電力電纜
|
-60-200
|
|
FF46-22
|
氟塑料絕緣和護套鋼帶鎧裝電力電纜
|
-60-200
|
|
FF46P
|
氟塑料絕緣和護套銅編織屏蔽電力電纜
|
-60-200
|
|
ZR-F46(FV)
|
氟塑料絕緣阻燃聚氯乙烯護套電力電纜
|
-40-105
|
|
ZR-F46-22(FV22)
|
氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜
|
-40-105
|
|
ZR192-FF46
|
PFA絕緣和護套電力電纜(進口原料)
|
-60-260
|
|
ZR192-FF46P
|
PFA絕緣和護套銅編織屏蔽電力電纜(進口原料)
|
-60-260
|
|
ZR192-FF46-22
|
PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料)
|
-60-260
|
|
YGC-F46(FG)
|
氟塑料絕緣硅橡膠護套電力電纜
|
-60-180
|
|
YGC-F46-22(FG22)
|
氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜
|
-60-180
|
|
YVF-F46
|
氟塑料絕緣阻燃聚氯乙烯護套電力電纜
|
-60-105
|
|
YVF-F46-22
|
氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜
|
-60-105
|
備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
代號
|
代號含義
|
|
系列代號
|
略
|
|
F(F46)
|
聚全氟乙丙烯(F46)
|
|
|
|
|
G
|
硅橡膠
|
|
192
|
進口PFA絕緣和護套
|
|
ZR(V)
|
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種)
|
|
22
|
鋼帶鎧裝
|
|
32
|
細鋼絲鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2．20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
|
線芯*標稱截面(mm2)
|
導體結構
(根數/直徑)
mm
|
電纜z大外徑(mm)
|
計算重量(kg/km)
|
|
FF46
ZR192-FF46
|
ZR-F46
|
YGC-F46R
|
FF46
ZR192-FF46
|
ZR-F46
YGC-F46
|
ZR-F46-22
YGC-F46-22
|
|
|
|
|
|
|
|
|
|
|
|
供應（維爾特）WRNK-131鎧裝熱電偶
http://www.3344928.com/goods/show-33214.html
供應（維爾特）WZPK-131鎧裝熱電阻
http://www.3344928.com/goods/show-33215.html
供應（維爾特）ZR-KVVP控制電纜
http://www.3344928.com/goods/show-32197.html
供應（維爾特）ZR-DJYVRP計算機電纜
http://www.3344928.com/goods/show-32200.html
供應（維爾特）YJV電力電纜
http://www.3344928.com/goods/show-32201.html
供應（維爾特）RS485通訊電纜
http://www.3344928.com/goods/show-32203.html
維爾特牌FYVFF46氟塑料耐高溫電力電纜由安徽維爾特儀表線纜有限公司提供，該企業負責維爾特牌FYVFF46氟塑料耐高溫電力電纜的真實性、準確性和合法性。本站對此不承擔任何保證責任。

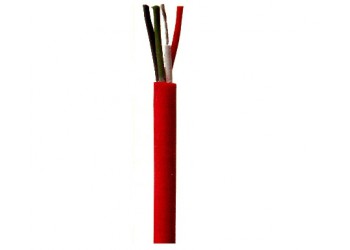

點擊圖片查看原圖
