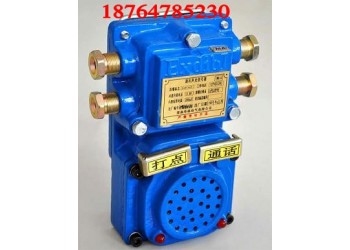

KXH127型礦用聲光組合信號器,打點信號器
我廠一直嚴把質量關，信譽和創新作為企業的生存理念，本公司嚴格的質量管理和良好的信譽一直受到廣大客戶的依賴。我廠有先進檢測設備，并且有一批訓練有素、技術過硬的生產員工,并有頂尖的產品設計人員，憑借著可靠的質量、低廉的價格和優良的信譽.....
一、概述
KXH127型礦用隔爆兼本質安全型聲光信號器，主要用于煤礦井下含有煤塵及爆炸性氣體的工作場所。電源電壓為127V。通過電源連線實現載波對講。由礦用防潮揚聲器和高亮發光二極管實現聲光信號。
二、正常工作條件
a、大氣壓力: 80-106kPa；
b、海拔高度不超過2000 m；
c、環境溫度-10℃～+40℃；
d、相對濕度:≤95 % (+25℃)；
e、大氣壓力: 80kPa～106kPa；
f、無顯著振動和沖擊；
g、無破壞絕緣的氣體或蒸汽；
h、無滴水或液體侵入；
r、產品用于瓦斯、煤塵等爆炸性氣體環境中；
三、產品執行標準及特征：
1、執行標準：GB3836-2000；GB/T2423-2001, GB4208－1993, MT209-90 , MT/T287-1992.
2、防爆型式：礦用隔爆兼本質安全型；
3、防爆標志: Exd[ib]I；
4、型號含義
產品類型代號，礦用信號設備
四、特點
1、該產品接線簡單，易維護，使用方便；
2、通訊采取調頻動力載波，抗干擾能力強，傳輸距離遠，通訊效果好。產品機芯采用環氧封裝，防濕防振使用壽命長。
3、信號發送:按下本臺防爆腔內的打點發送按鈕，可向本臺和聯機的各臺發出音頻聯絡信號(打點)；
4、信號接收:聯機各臺可通過電源線載波接受任一臺發送的信號，通過揚聲器發出大于63dB（A）聲響信號，并通過發光二極管發出在20米以內可見的光信號。
5、單工對講:本裝置在不改變現有煤礦隔爆型信號裝置和電源接線方式的情況下，各臺通過電源線載波實現單工對講通訊功能。
a、發送聲光信號功能:
如圖所示: A#、B#為電源接線柱,C#為信號接線柱。按下打點按鈕，所有聯機各臺C#與B#接線柱通過光耦構成回路。集成塊U1B得電工作，發出聲音信號送給揚聲器并使LED點亮，并通過電源線發送 200kHz載波聲光信號。
b、受話功能: 受話集成塊U2的電源通過變壓器B1獲得，在沒有按下通話按鈕時，受話集成塊U2有電。其它臺發送的聲光信號經電源載波，通過變壓器L1的線圈與L2耦合，L2次級感應到的音頻信號，經U2放大后送給揚聲器Y實現受話功能。
C、單工通訊功能:
按下通話按鈕, U3得電，聲音經話筒MC送給U3。放大后的音頻信號，通過變壓器L2次級與初級耦合，Ll線圈感應到的音頻信號，通過電源線載波，發送到其它各臺，實現單工通訊功能。
七、安裝、使用:
a、打開隔爆腔前蓋，按下圖接線接線柱A#、B#接電源127V 經熔斷器介入本產品。C#接其它臺C#，芯線接地。
b、系統接入電源后即可使用(使用4×l.5平方橡套電纜)。
c、如果接線不對時，會發出噪音或打點聲，此時只需將其中一臺A#、B#接線對調即可。
d、發送信號：按下信號按鈕，本臺與聯機的各臺同時發出聲光信號。
e、通話：按下通話按鈕，對著話筒發送語言，其它各受話方可聽到本臺發送的聲音。松開通話按鈕，可接受其它各臺發送來的聲音。
