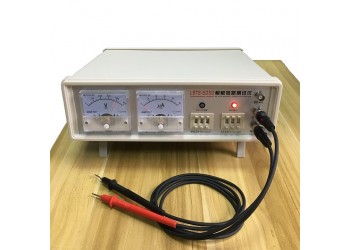

LBTS-5050極板短路測試儀是根據高壓擊穿的原理，對鋰電池的極板實施微短路測試的專用儀器，以漏電電流的大小來判斷其極板短路的程度。
1、 輸入電源：AC 220V±10％ 50Hz；
2、 輸出電壓：DC 0-500V(可調)；
3、 儀器可測z大漏電電流為50μA；
4、 儀器可測z大電阻199MΩ；
1、 電流、電阻、電壓三者之間的關系為：I=V/R（即電流=電壓÷電阻）；
2、 在測試時，將兩測試表筆接上被測極板的正、負極，電流表①可實時顯示被測極板的漏電電流實際值；
3、 儀器只限于測試未注酸的鋰電池極板；
4、 在測試前，必需先設置好極板的電壓及電阻值。電阻值的設定要根據電壓值來確定，具體設置請參照下表：
|
電壓/V |
電阻值/MΩ |
|
≥25 V |
1～20 MΩ |
|
≥100 V |
1～100 MΩ |
|
≥200 V |
1～200 MΩ |
注：若電阻的設定值超過了上表量程范圍，儀器會提示報警。
1、 電壓校驗：用萬用表測量輸出電壓與電壓表擺動一致；
2、 電流校驗：調節電阻到“010” MΩ，電壓到“100”V，電流表顯示為10μA；
