船用濾器

本公司生產的船用濾器品種有：

船用吸入粗水濾器，船用吸入海水濾器CB/T497-94 CBM1061-81

船用低壓粗油濾器CB/T425-94

船用雙聯油濾器CBM1132-82

船用單聯油濾器CBM1133-82

船用小型雙聯油濾器CBM1134-82

船用空氣濾器CB3251-85Y Y型濾器

船用外螺紋空氣濾器、船用法蘭式空氣濾器CB421-77

船用直通單聯油濾器DDL型

船用銅制海水濾器CB682-78

船用吸入濾器，吸入濾網盒，玫瑰箱JIS F 7206-1980

船用鑄鐵Y型過濾器JISF7220-1996

船用筒形海水濾器（船用日標海水濾器) JIS F7121

船用日標水濾器JISF7226-1988

船用吸入粗水濾器，船用吸入海水濾器CB/T497-94 CBM1061-81

型式：A型、AS型、BR型、BRS型、BL型、BLS型

工作壓力：0.1MPa  0.2MPa

公稱通徑：DN40-DN500(A、AS型)  DN40-DN350(BR型、BRS型、BL型、BLS型)

適用介質：淡水、海水

法蘭連接標準：CBM1012

主要零部件材質說明：閥體、閥蓋、沉淀盆材質為碳素鋼；濾網材質為碳素鋼（DN≤350）

或不銹鋼（DN≥40）

船用低壓粗油濾器CB/T425-94

型式：A型、AS型

工作壓力：0.4MPa

公稱通徑:DN20-DN100

方孔間距/銅絲直徑mm：0.75/0.26; 0.40/0.22; 0.25/0.16; 0.18/0.13; 0.16/0.09

適用介質：滑油、燃油

主要零部件材質說明：閥體、閥蓋材料為灰鐵，塞芯材質為鋁青銅，濾網材質為不銹鋼。

船用雙聯油濾器CBM1132-82

適用介質：滑油和溫度不高于80℃的燃油

公稱壓力：0.5MPa

公稱通徑：DN50-DN125

法蘭連接標準：JIS B2211-77

主要零部件材料：本體和蓋材料HT20-40；塞桿為A4；塞芯為ZQSn10-2；濾網材料為H68；磁性板為A1NiCo5

船用單聯油濾器CBM1133-82

單聯油濾器廣泛應用于各類船舶，工作溫度≤80℃的燃油和滑油管路系統。

公稱通徑：15∽400mm工作壓力：≤0.5MPa

濾器的型式

S型——法蘭連接尺寸按CB/T46的直通單聯油濾器；

LA型——法蘭連接尺寸按CB/T46的右式直角單聯油濾器；

LB型——法蘭連接尺寸按CB/T46的左式直角單聯油濾器；

SS型——法蘭連接尺寸按GB2506的直通單聯油濾器；

LAS型——法蘭連接尺寸按GB2506的右式直角單聯濾器；

LBS型——法蘭連接尺寸按GB2506的左式直角單油濾器；

油濾器本體、蓋及濾筒的材料為Q235-A，濾網材料為1Cr18Ni9Ti；油濾器濾網筒過濾有效面積與公稱通徑截面積之比不小于5；用于滑油介質的油濾器加裝磁性塊,材料為AINiCo5；油濾器密性試驗和強度試驗,壓力為0.75MPa,持續時間不少于5min，應無滲漏；油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度。

船用小型雙聯油濾器CBM1134-82

適用介質：滑油和燃油

公稱壓力：0.4MPa

公稱通徑：DN25-DN40

法蘭連接標準：JIS B 2211-77

材料：本體和蓋材料HT20-40；塞桿為A4；塞芯為ZCuSn10Zn2；濾網材料為H68；磁性板為A1NiCo5

船用空氣濾器CB3251-85Y

適用介質范圍：船用舶的壓縮空氣、淡氣、蒸汽、疏水、燃油、滑油管系

型式及法蘭連接標準：Y型按GB569-65、YS按GB2501-89

公稱壓力：≤1.6MPa

公稱通徑：DN15-DN200

濾器本體的材料為鑄鋼ZG230-450H，濾筒材料為1Cr18Ni9Ti

注:

⑴ 濾器所配置的法蘭壓力等級為PN≤1.6MPa；

⑵濾器所配置的法蘭壓力等級，可根據用戶要求進行配置。

船用外螺紋空氣濾器、船用法蘭式空氣濾器CB421-77

型式：1Q——螺紋連接按CB822-1984的空氣濾器；

2Q——法蘭標準按CB/T47-1999或GB10746-1989的空氣濾器。

公稱壓力：4.0MPa

公稱通徑：螺紋：DN10-DN32 法蘭：DN40-DN50

本空氣濾器適用于船舶的壓縮空氣管系。

空氣濾器本體、蓋及濾筒的材料為鋼20，濾筒材料為紫銅管T4；DN10-32空氣濾器的螺紋接頭按CB822-84；DN40-50空氣濾器的法蘭按PN4.0MPa、B型——CB/T47-1999或PN4.0MPa、B型——GB10746-1989配置。

CB682-78銅制海水濾器

形式：A型（直通式）      B型（直角式）

公稱壓力：0.25Mpa

公稱通徑：65-150mm       20-150mm

適用介質：海水

適用范圍：本產品適用于個類型船舶的海水管路。

海水濾器主要零件材料：本體材料為銅，濾網材質為銅絲布，閥蓋材料為黃銅，橫桿材鋼為碳鋼，密封墊片材料為橡皮。

 1.銅制海水濾器符合本標準要求，并按統一規定的圖樣制造。

2.濾網通孔總面積與公稱通徑截面面積之比，DN20-50mm時不小于5，DN65-150mm時不小于3。

3.緊固零件鍍鋅。

4.濾器本體和蓋用PN=4mpa水壓做強度試驗，裝配后用PN=3.2Mpa水壓做緊密性試驗。

5.濾器試驗合格后表面凃綠色油漆。

船用吸入濾器，吸入濾網盒，玫瑰箱JIS F 7206-1980

適用介質：船底污水

公稱通徑：DN40-DN300

材料：Q235鍍鋅

船用鑄鐵Y型過濾器JIS F7220-1996

公稱壓力：5K  10K  16K  20K

公稱通徑：DN25-DN125

材質：鑄鐵

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

船用筒形海水濾器（船用日標海水濾器) JIS F7121

公稱壓力：5K

公稱通徑：DN25-DN400

適用介質：海水，淡水

用途：適用于溫度＜220℃的水蒸汽、石油、石油制品及非腐蝕性介質。

材料：閥體、閥蓋材質為鑄鐵，濾網為不銹鋼材質

船用水濾器JIS F7226-1988

公稱壓力：5K

公稱通徑：DN25-DN400

適用介質：海水，淡水

用途：適用于溫度＜220℃的水蒸汽、石油、石油制品及非腐蝕性介質。

材料：閥體、閥蓋材質為鑄鐵，濾網為不銹鋼材質
     船用法蘭鑄鐵直角安全閥CB/T304-1992
     http://www.3344928.com/goods/show-42576.html
     船用外螺紋高壓空氣信號安全閥CB3022-1994
     http://www.3344928.com/goods/show-42578.html
     船用中心型螺旋式手動蝶閥CG-CSD2
     http://www.3344928.com/goods/show-42579.html
     船用對夾式中心型蝶閥/船用手動渦輪蝶閥GB/T3036-94
     http://www.3344928.com/goods/show-42580.html
     船用壓載艙浸沒式液壓蝶閥/法蘭式手液動蝶閥JIS F7480
     http://www.3344928.com/goods/show-42581.html
     船用電動調節蝶閥/中心型法蘭蝶閥CB/T4173-2011
     http://www.3344928.com/goods/show-42582.html

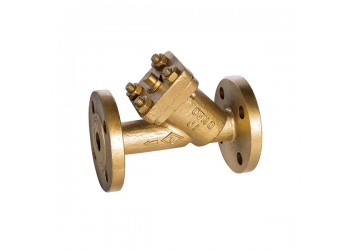

船用青銅法蘭Y型過濾器CB/T3251-85由上海隕隆船用閥門有限公司提供，該企業負責船用青銅法蘭Y型過濾器CB/T3251-85的真實性、準確性和合法性。本站對此不承擔任何保證責任。
