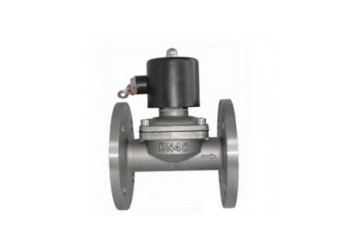

江森蒸汽電磁閥 法蘭蒸汽電磁閥
產品概述
本閥適用于以蒸汽熱水為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋
爐蒸汽管道進行而二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系列。
主要特點介紹：
耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
結構原理
本閥是由副閥和主閥兩部分大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥發吧托上，開啟主閥口，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥，彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥找開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
主要參數：
項 目
說 明
工作介質
蒸汽及其它無腐蝕性氣體
介質溫度(℃）
≤200
公稱壓力（mpa）
1.6
工作壓差（mpa）
0.05-1.6
電源電壓
AC220V其余價格可作特殊訂貨
使用壽命
（萬次）
≥10
≥5
≥3
公稱通徑（mm）
15
20
25
32
40
50
65
80
100
125
150
額定流量系數（kv）
2.8
5
8.5
12
18
28
45
70
110
180
250
泄漏量（ml/min）
1.5
3
4.5
6
9
17
28
40
功耗
50VA
出現口接頭
內螺紋M20×1.5
環境溫度
-40-+60℃
