GZ92G型絕緣電阻表檢定裝置
1 概述
通量科技（南通）有限公司GZ92G型絕緣電阻表檢定裝置是參考JJG622-1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005-2005《電子式絕緣電阻表檢定規程》，并依據JJG1072-2011《直流高壓高值電阻器檢定規程》、JJF 1285-2011 《表面電阻測試儀校準規范》之要求設計制造的新型絕緣電阻表檢定裝置，其z高測試電壓可達10kV，各項指標均符合規程的要求！它不僅能檢定各種型號、不同規格的國產、進口絕緣電阻表（兆歐表），而且可兼作高絕緣電阻計1012Ω以下阻值的檢定。
電阻部分：端子電阻100G+300G+500G+1TΩ, 5%, 10kV。可調電阻范圍100~2.001111TΩ
電壓測量范圍為0～10kV DC。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
2.3 使用條件
溫度：（20±5）℃
濕度：≤75%RH
2.4 運輸、貯存條件
2.4.1 環境溫度: (-25～50)℃
2.4.2 相對濕度: 25℃時≤ 90%
2.5 結構
采用十進制步進開關，高阻部分和低阻部分隔開的分體式結構，其中高阻部分采用密封式鑄鋁機箱，電阻輸出范圍109~1012Ω，低阻部分采用半封閉式鐵殼機箱，采用電加熱除濕方式，電阻輸出范圍102~109Ω；端電壓測量范圍100V~10kV。
注：本裝置內部干燥劑如變色，需及時更換，低阻部分除濕采用24V電源適配器供電電加熱方式。！
2.6 兆歐表檢定裝置未列指標均符合直流高壓高阻器規程之要求。
2.7 體積：618 mm×290 mm×130mm
2.8 重量：20kg

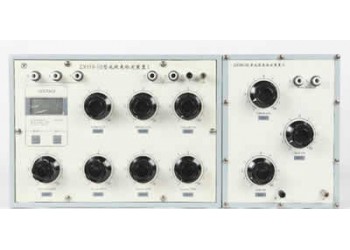

GZX92A型絕緣電阻表檢定裝置
