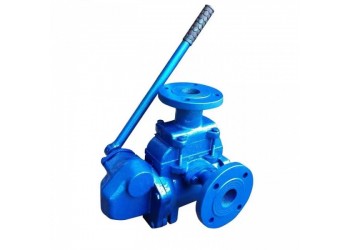

SH-38手搖泵，人防手搖泵
一、SH-38手搖泵產品概述：
SH-38手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒的液體。抽吸液體之溫度在60℃以下(系指皮碗式泵)。其性能范圍；流量為15-59升/分，大揚程為30米。
本型手搖泵結構緊湊，式樣大方美觀，使用方便可靠，只需1-2人用手往復搖動搖手柄即可工作?？晒┕さV、企業、學校、車輛、船舶等單位使用。
目前所制造的本型泵有：S-25、S-38及SH-25、SH-38等四種。
二、SH-38手搖泵型號意義：
如：S-38、SH-38
S-為皮碗式，適用于吸送清水
SH-為活塞式，適用于吸送油類液體
38-為泵之吸入及吐出口直徑單位毫米
三、SH-38手搖泵零件名稱及編號
|
|
零件名稱及編號 |
|
|
1泵體 |
13泵蓋紙墊 |
26填料壓蓋 |
|
2吸水閥座 |
14泵蓋 |
27雙頭螺栓 |
|
3吸水閥 |
15標牌 |
28螺母 |
|
4壓水閥座 |
16鉚釘 |
29搖手柄部件 |
|
5壓水閥 |
17螺栓 |
30墊圈 |
|
6蓋板 |
18襯套 |
31螺母 |
|
7活塞式部件 |
19栓銷 |
32雙頭螺栓 |
|
（7）皮碗式部件 |
20螺栓 |
33拉桿 |
|
8螺栓 |
21軸 |
34吸入管 |
|
9搖臂 |
22填料座 |
35四方螺塞 |
|
10蓋板紙墊 |
23墊圈 |
36活塞連桿 |
|
11吸入、吐出管紙墊 |
24螺母 |
37螺母 |
|
12吐出管 |
25填料 |
|
四、SH-38手搖泵結構說明
本型泵的結構原理是，當用手往復搖動搖手柄(29)時，通過軸(21)、搖臂(9)、
連桿(36)等傳動機構，使活塞(7)作往復運動。如圖所示，當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管(34)經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥(5)頂開，液體經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體限止。
為了安裝在墻上或其它基礎上，泵體有三個螺栓孔。
五、SH-38手搖泵主要性能規范
|
型號 |
S-25 |
S-38 |
|
SH-25 |
SH-38 |
|
|
活塞直徑（毫米） |
75 |
100 |
|
活塞行程（毫米） |
70 |
30 |
|
往返次數（次/分） |
30-45 |
|
|
給水量（升/次） |
0.5 |
1.3 |
|
流量（升/次） |
15-23 |
39-59 |
|
大揚程（米） |
|
|
|
大吸上揚程（米） |
4.5 |
|
|
吐出及吸入口徑（毫米） |
25 |
38 |
|
重量（公斤） |
19 |
27 |
|
工作人數 |
1-2 |
|
六、SH-38手搖泵檢修內容
1、調換活塞環及皮碗
①所使用的手搖泵為活塞式時；先將泵蓋拆除，拆下活塞環，倘發現磨損過多，則掉換活塞環，倘活塞環彈性降低，不能與水泵體壁貼牢而間隙過大，則亦必須掉換活塞環，檢查活塞環是否與汽缸壁服貼，可用漏光或漏水試驗測定。
②所使用的手搖泵為皮碗式時，將泵蓋拆掉，看皮碗是否有所損壞，因為皮碗是用牛皮做成的，在使用一個時期很可能磨損，破裂，
因此須換新的皮碗。
2、檢查吸壓水閥
每臺水搖泵有四只水閥，即吸水閥及壓水閥各二只，都裝在泵體上，只要拆除蓋板螺母，就可取出（參看水閥示圖）。
檢查水閥的關鍵問題，須檢查閥與閥座是否密合，即使用一段時間后，可能已被磨損腐蝕不平，
而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與閥座接合處光潔度為△8。
七、、SH-38手搖泵外形安裝尺寸表
|
尺寸 |
A |
B |
C |
D |
E |
F |
G |
|
型號 |
|||||||
|
S-25 |
200 |
55 |
135 |
250 |
260 |
254 |
35 |
|
SH-25 |
|||||||
|
S-38 |
246 |
54 |
165 |
295 |
310 |
295 |
43 |
|
SH-38 |
