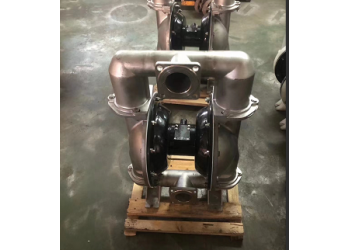

QBY不銹鋼氣動隔膜泵概述

 該款氣動隔膜泵泉達泵閥生產的新型泵種。是目前國內z新穎的一種泵類，結構簡單、拆修方便、送液穩定、振動小、噪聲低、自吸能力強、輸送液體粘度 高，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易 燃、劇毒的液體，不容易流動的液體均能予以抽光吸盡。其性能參數與聯邦德國WLLDENPVMPS、美國的MARIOWPUMPS相近。已被國內數萬家石 油、化工、食品、醫藥、電子、陶瓷、紡織、釀造、造紙系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。

QBY不銹鋼氣動隔膜泵工作原理



  在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥 3后，推動兩個工作腔內的隔膜片， 驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作 腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜片的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜片的往復運動，造成工作腔內容積的改變，迫 使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

QBY不銹鋼氣動隔膜泵產品特點

不需灌引水，吸程高達7m，揚程達50m，第3代或第4代的產品可以達到70米左右，出口壓力≥7kgf/cm2; 流動寬敞，通過性能好，允許通過z大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微; 揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）; 該氣動隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全; 不必用電，在易燃、易爆場所使用安全可靠; 可以浸沒在介質中工作;
使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行; 結構簡單、易損件少，該氣動隔膜泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降; 可輸送較粘的液體（粘度在1萬厘泊以下）; 本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

QBY不銹鋼氣動隔膜泵主要用途

1、 QBY氣動隔膜泵可以吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
 2、QBY氣動隔膜泵可以用于吸油漆、樹膠、顏料。
 3、粘合劑和膠水、全部種類可用泵吸取。
 4、各種瓦、瓷、磚器及陶器釉漿。
 5、油井鉆好后，用氣動隔膜泵吸沉積物及灌漿。
 6、吸各種乳劑和填料。
 7、吸各種污水。
 8、氣動隔膜泵可以用于為油輪，駁船清倉吸取倉內污水。
 9、吸啤酒花及發酵粉稀漿、糖漿、糖密。
 10、礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
 11、不銹鋼隔膜泵泵吸各種橡膠漿。
 12、QBY氣動隔膜泵可以吸各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
 13、可以吸各種劇毒、易燃、易揮發液體。
 14、 各種強酸、強堿、強腐蝕液體。
 15、吸各種高溫液體z高可耐150度。

16、QBY氣動隔膜泵作為各種固液體分離設備的前級送壓裝置。

QBY不銹鋼氣動隔膜泵性能參數表

QBY不銹鋼氣動隔膜泵訂貨請盡量提供：

1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
