WFS型無轉鼓格柵破碎機技術性能描述

1．用途

WFS型格柵破碎機是為處理混在下水道中的固體物質而開發的新型污水處理設備。該機能將混在下水道中的布片、木片、空瓶罐等固體物由格柵截留送到破碎機中粉碎，而水從格柵中流過，以防止下水道水處理設備的堵塞，保證下水道水處理設備正常運行。該設備既可以與傳統泵站配合使用，也可以單獨使用，主要適用于污水處理廠和中轉泵站。本機主要適用范圍：

1）安裝于下水道水泵前，對固體物的破碎；

2）安裝于攔污柵后，對從水中撈上的飄浮物的破碎；

3）安裝于焚燒爐前，將垃圾破碎至便于運輸?shù)某叽纾?/span>

4）安在污水處理管道中，對混入污泥中固體物的破碎

5）對回收的空罐、電池、塑料品等的破碎。

本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

2．主要技術參數

型號	WFS-300/500/800
處理量	80/100m3/h、120/150m3/h、250/300m3/h
電機功率	3.0KW或4.0KW
安裝形式	立式安裝

3．產品特點

3.1在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。

3.2破碎性能優良，具有過載保護功能，運行安全可靠，可自動控制。如果破碎機在破碎污水中固體物時產生過載，就會產生過載電流，電控系統會自動動作，破碎機會立刻出現瞬間反轉，將固體物排出，恢復正常工作。40秒內出現3次以上過載，破碎機就會自動停機報警。

3.3背耙式撈污方式，避免柵縫被堵塞。

3.4安裝及維修保養簡單。

4．結構及工作過程

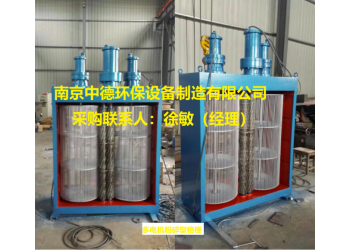

格柵破碎機主要由圓形格柵、立式破碎機、電控箱等構成。立式破碎機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、殼體等構成。在驅動部件帶動下，圓形格柵的齒耙作圓周運動，將被圓形柵條截留的水中雜物，送至破碎機，而水從格柵中流過。破碎機驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。

4.1結構特點：

4.1.1格柵破碎機減速機及電動機采用的密封結構，既保證出現突發水位事故而淹沒電動機時格柵破碎機仍能正常工作，又使得格柵破碎機電動機在干式狀況下（水上）運行時正常工作，同時使得格柵破碎機結構緊湊，安裝維護更為方便。

無轉鼓粉碎型格柵特點 可代替格柵或與格柵配合使用，無需清理廢棄雜物，

1. 在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。

2. 破碎性能優良，具有過載保護功能，運行安全可靠，可自動控制。

3. 具有自動清洗功能。

4. 安裝及維修保養簡單。

5．電氣控制

5.1通常為手動控制，也可自動控制或根據客戶需要預留PLC接口。控制器裝有“開—關/重新設置—自動”三檔選擇開關：在“關/重新設置”檔，破碎機應停止運轉；在“開”檔，破碎機運轉；在“自動”檔，破碎機的開/關，由遠程控制器控制開或停。只有將開關選擇打到“關/重新設置”檔，破碎機才會被重新設置。

5.2安全措施

5.2.1堵塞情況發生時，處于開/自動兩種模式下控制器會停止破碎機，并使之反轉來清除障礙物。堵塞清除后，控制器會恢復到正常運轉。如果堵塞情況仍存在，控制器自動在30秒內執行反轉過程，可以執行三次。如若三次反轉后堵塞情況仍存在，控制器會斷掉馬達的電源，并啟動延遲和不正常狀態指示燈。

5.2.2如果破碎機正常運轉時，突然停電，則當電源恢復后，破碎機恢復正常運轉。

5.2.3如果破碎機非正常停止運轉時，突然停電，則當電源恢復后，不正常狀態指示燈會自動啟動。

5.2.4通過安裝在破碎機啟動器上的過載保護繼電器，控制器為提供馬達過載保護。

5.2.5短路保護是由另外安裝一個適當大小的斷路器或保險絲來完成的。

5.2.6控制器的重新設置由就地開關面板控制。

5.3 起動器是全電壓反轉型的，用120伏的線圈，正轉和反轉接觸器有電動和機械的聯動裝置，過載延遲可調整，調整范圍包括滿負荷電流和服務系數。
