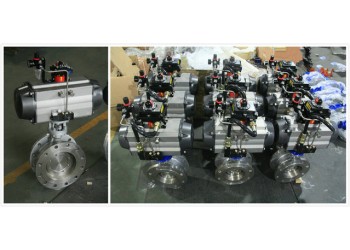

對夾式氣動蝶閥

上海代益閥門專業生產對夾式氣動蝶閥，不銹鋼對夾式氣動蝶閥，D671X氣動蝶閥，法蘭氣動蝶閥，鑄鋼對夾式氣動蝶閥，D671X對夾式氣動蝶閥。

氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極

氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工等工業部門。

    蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

工作原理

      當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

      □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

      □回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。

      □定位器可調節閥門管道流量。

氣動執行器主要技術參數

氣動執行器

型號

QW系列、AT系列、AW系列

氣源壓力

0.4 ～ 0.8 MPa

z大回轉角度

90°～92°

回信器

AC220V  AC110V  DC24V

控制信號

電信號：0～0Ma  4 ～20Ma   氣信號：0.02 ～0.1 MPa

控制氣源

潔凈、干燥壓縮空氣

工作溫度

-20℃ ～ +90℃

主要性能規范

名稱

型 號

公稱壓力

PN（MPa）

試驗壓力Ps（MPa）

工作溫度

（℃）

適用介質

殼體

密封

氣動橡膠蝶閥

D67（4）1X-10

1.0

1.5

1.1

-20～80

淡水、污水、空氣、蒸汽

氣動襯四氟蝶閥

D67（4）1F-10C

1.0

1.5

1.1

≤150

腐蝕性介質

氣動硬密封蝶閥

D67（4）3H-10C

1.0

1.5

1.1

≤300

水、油類、酸類、煤粉等
