WAW-100B電液伺服萬能材料試驗機主要規格、技術參數和技術指標

 大負荷： 100KN

試驗機測量衰減倍數：1、2、5、10

 試驗機測力系統的示值相對誤差：從各級20%，示值±1.0%

圓試樣夾持直徑：φ10-20   φ20-32

 扁試樣夾持寬度：60

 扁試樣夾持厚度：15

 大壓縮空間：0-300

 上下壓盤尺寸：φ120

 彎曲試驗支滾間距：100-1000

 彎 曲 支 滾 寬 度：140

 容 許 彎  曲  度 (mm)：100

剪 切 試 樣 直 徑：φ10

試驗力變形指示：數字顯示

變形準確度：從各級20%開始±0.5%，F(xiàn)．S

大拉伸空間：550

試驗曲線：試驗力—變形   試驗力—時間

拉伸空間兩支柱有效間距：500

工作臺有效寬度：500

試臺上升速度（大）(mm/min)：≥175

試驗機調整速度(mm/min)：≥150

油泵電動機功率（KW）：1.5

電壓（V）、功率（HZ）：380、50

試驗機主體外形尺寸（長×寬×高）(mm)：475×775×1950

油源柜外型尺寸（長×寬×高）(mm)：600×500×1100

重量(Kg)：2000

• 工作條件

• 在室溫10℃-35℃范圍內

• 相對濕度≤80%

• 周圍無振動、無腐蝕性介質和無較強電磁干擾的環境中

• 在穩固的基礎上正確安裝（附地基安裝圖）

• 結構特征與工作原理

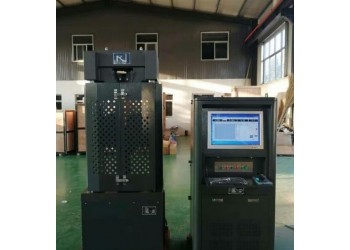

電液伺服萬能材料試驗機是由主機和油源柜部分組成。

主機由底座（內裝主工作油缸）、工作臺、上下橫梁、夾持部分、絲杠、立柱等組成。工作臺和上橫梁通過立柱連接成一個鋼性框架，工作臺和主工作活塞通過螺釘連接，這樣就形成兩個工作空間，即：上橫梁和下橫梁形成的拉伸空間；橫梁和工作臺形成的壓縮空間。拉伸空間和壓縮空間的調整是通過下橫梁的上下移動實現的。下橫梁移動是由調速電機帶動鏈條傳動。

上鉗口座與下鉗口座之間為拉伸區域。鉗口座內裝有鉗口，通過更換不同的鉗口可以夾持不同的試樣進行試驗。

油缸和活塞是主機的主要部分。它們的接觸表面經過精密加工，并保持一定的配合間隙和適當?shù)挠湍ぁＲ虼耍谑褂脮r應特別注意油的清潔，不能使油內含有的雜質、鐵屑等隨油通過油泵、油閥、油管等進入油缸內，以免損壞油缸及活塞的接觸面積，影響試驗的準確度。

安裝時應注意：如雜質及沙土落在油缸及活塞的上口接觸處時，必須擦拭干凈。
