Sommer公司研發的SPA積雪特性分析儀（Snow Pack Analysing System，SPA）是一個科技含量較高雪水特征監測系統。SPA積雪特性分析儀可以對雪水當量、雪密度、雪深度以及雪中冰和水含量進行連續監測。SPA積雪特性分析儀是由SPA傳感器（或稱作SWS，Snow water senser雪水傳感器）、阻抗分析盒以及雪深傳感器組成。
測量要素：
l 雪水當量
l 雪密度
l 冰和液態水含量
SPA積雪特性分析儀適合長期原位觀測，對安裝場地和要求會比較苛刻。傳感器形狀是扁平形并呈線狀，通過測量雪層中的冰、水、空氣三者的介電常數，來得出雪水當量、平均雪密度還有液態水含量。理論依據是雪、水、空氣的介電常數在高頻（10KHZ或更高）下是不同的
單個SPA傳感器測量：
這個方案里只含單個SPA傳感器。主桿用來固定機箱（數采）、雪深、SPA系統的阻抗分析盒等，然后傳感器拉伸安裝于主桿周圍。傳感器長度是5米，雪深固定在主桿的橫臂上與SPA傳感器結合觀測。此系統可以測得
l 雪深
l 雪水當量
l 平均降雪密度
l 平均液態水含量
四個SPA傳感器測量：
這個方案是在上面單個傳感器版本的基礎上增加了三個SPA傳感器。水平安裝的兩根傳感器是用來測量不同深度下的雪密度和雪水當量，那么也就可以得出雪的密度廓線；坡式安裝的兩個傳感器可以測量更大的面積，從而使得觀測有著更好的代表性。所以這個版本的系統可以測量以下要素：
l 雪深
l 平均降雪密度
l 雪密度廓線
l 雪水當量
l 平均液態水含量
l 液態水含量廓線
SPA積雪特性分析儀可以連續監測積雪層中的液態水含量，這是一項很獨特的功能。在融雪（冰）期，比如春天，當液態水從雪中溢出或者快要溢出的時候，SPA積雪特性分析儀可以監測到這種狀態，并給予這種臨界狀態的預警，從而對雪崩、冰融、洪澇等災害提供良好的預報依據。
|

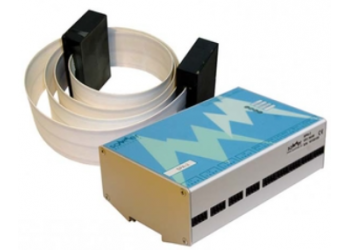

SPA 傳感器 |
安裝1～4個傳感器 |
|
5～6米傳感器的長度 |
|
|
耐熱性和抗UV平帶，包括里面的三個寬銅線 |
|
|
100px高的測量領域的滲透 |
|
|
懸掛式SPA傳感器 |
傳感器的固定和安裝及松緊 |
|
測量控制單元 |
阻抗分析進行復阻抗測量的SPA傳感器 |
|
采用多路復合器控制多個傳感器的切換和連接的雪深傳感器 |
|
|
控制單元測量和計算的雪參數； 串行接口：RS～232；ASCII格式 |
|
|
雪深傳感器 |
內置溫度傳感器可測量環境溫度并對雪深傳感器進行溫度補償 |
|
雪深傳感器可選擇配件 |
可集成兩個溫度傳感器，可測（雪，地面，表面） |
|
SDI-12轉換器 |
|
|
供電裝置 |
|
|
數據記錄和遠程數據傳輸 |
|
|
尺寸： |
6360×1100×3700毫米 |
|
電壓： |
10.5～15V DC（含正反電壓保護裝置） |
|
工作溫度: |
-35～+60℃ |
|
工作電流： |
50mA/SPA 睡眠模式：2mA |
|
材質： |
鋁陽極氧化 |
產地：奧地利
