全自動APS-FY自動排渣負壓放水工作

一、概述

APS-FY礦用本安型瓦斯抽采管自動排渣放水器（以下簡稱放水器），適應新版 《煤礦安全規程》的要求而開發的一種瓦斯抽采系統的自動排渣放水器。它使得井下瓦斯抽采管路由原來的人工放水改為全自動無電源放水排渣，并可以在井下安裝操作，既方便又省事。

瓦斯抽采管自動排渣放水器使用環境

環境溫度：0—40℃

大氣壓力：86kPa-106 kPa

無劇烈沖擊振動和滴水的地方

周圍介質中不含有破壞金屬和絕緣的活動性化學物質，但可以使用在有粉塵及氣體（甲烷混合物）爆炸危險的環境中。

二、瓦斯抽采管自動排渣放水器結構特點及工作原理

結構特點

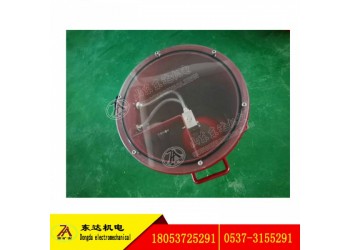

本放水器采用Q235鋼板制成，盲板蓋用鋼板制作并帶有視鏡，方便觀察內部工作狀態，在運輸中或使用中不易損壞，同時也增長了使用壽命。

在殼體底部設有放水閥，當放水裝置集水箱水滿后，能自動排水排渣。內設塑料浮漂不銹鋼機械式三通閥控制進水和放水。

在放水器外安裝有出水單向閥，在內腔內安裝有三通機械閥，當機械閥處于打開狀態，其常開端與瓦斯抽采管連接，單向閥因為抽采管負壓的作用而閉合，此時放水器處于儲水狀態。

當儲水器水滿時，機械閥關閉，其常開端閉合，與排氣管連接的常閉端打開，這樣放水器的水在重力的作用下通過單向閥就以自動放水排渣了。經過1min放水時間，浮漂使得機械三通閥打開，放水器則進入下一儲水狀態

三、瓦斯抽采管自動排渣放水器主要技術參數

執行標準：GB3826-2000.4、Q／SZJT 40-2010

集水箱容積：15L； 放水時間：1min

工作方式：適用于長期工作制（機械式）

最大外形尺寸：長500寬480高530重量：25kg。

四、瓦斯抽采管自動排渣放水器結構特點

1、2寸進水管 2、盲板蓋

3、機械閥 4、密封O型圈

5、進氣管 6、排渣、出水口

7、手提把手
