電動轉轍機ZD6系列電動轉轍機改變道岔開通方向
基本介紹
ZD6系列電動轉轍機是目前用量zui大的轉轍機之一，它的用途是改變道岔開通方向，鎖閉道岔，反映道岔的位置狀態。ZD6系列電動轉轍機廣泛應用于國家鐵路、城市軌道交通、地方鐵路，ZD6系列電動轉轍機適用于時速120km/h以下的普通單開道岔和復式交分道岔，根據對道岔的保護方式分為可擠和不可擠型兩種;根據對道岔的鎖閉方式又可分為單鎖閉和雙鎖閉。它可以單機牽引道岔，也可以通過系列中不同型號轉轍機的相互匹配實現雙機牽引道岔，從而滿足不同道岔的需要。 15689789708
相關型號
ZD6-A 165/250、ZD6-D 165/350、ZD6-E 190/600、ZD6-F 130/450、ZD6-G 165/600、 ZD6-H 165/350、ZD6-J 165/600、ZD6-K 190/350
基本參數
額定電壓:DC 160V
工作電流:≤2.0 A
1.地腳安裝孔:610mm×360mm
2.外形尺寸:1100mm×725mm×258mm
主要結構

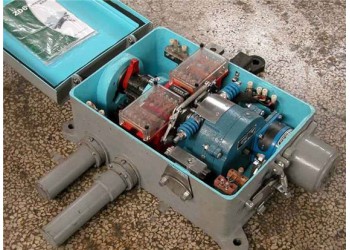

ZD6系列電動轉轍機根據道岔使用狀態的要求，各型號的配置略有不同，現以基本型ZD6-A為例說明。
電動機
采用交流/直流串聯電動機
減速器
用于降低轉速以獲得足夠的轉矩，并完成傳動功能。
摩擦聯結器
轉換鎖閉裝置
由鎖閉齒輪和齒條塊組成，將轉動變?yōu)槠絼樱ㄟ^動作桿帶動尖軌運動，轉換到位后進行鎖閉。
自動開閉器
通過表示桿與尖軌連接，表示桿隨尖軌移動。只有當尖軌密貼并鎖閉后，才能接通道岔表示電路，并斷開道岔的轉換電路。
擠岔保護及報警裝置
包括擠切銷和移位接觸器等。擠切銷用于連接動作桿和齒條塊，擠岔時擠切銷被切斷，使動作桿和齒條塊分離，避免機件損壞。移位接觸器用于監督擠切銷受損狀態，道岔被擠或擠切銷折斷時，斷開道岔表示，并接通擠岔報警電路。
遮斷器(又稱為安全觸點)
位于電動機一側，用于斷開電動機的電路。只有打開遮斷器，才能插入手搖把人工轉換道岔，或者打開機蓋進行維修。
