一 概述

1、產品特點

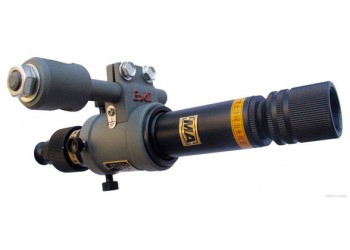

YHJ800 型煤礦用本安型激光指向儀（以下簡稱指向儀）采用半導體激光器作為光源，

便攜式結構，功耗低、光束質量好、體積小、重量輕、安裝使用簡便、性能穩定可靠，本產

品獨特的一體化設計，大方便了安裝、調整。產品配備本質安全型直流電源，適用于無交流

電源廠所或頻繁移動場所，可連續工作大于 100h。

2、主要用途及適用范圍

指向儀廣泛用于礦山巷道掘進時的指向定位；掘進機推進方向的制導控制；煤礦綜采

工作面的定位以及公路、鐵路、隧道 、涵洞、橋梁 、高層建筑、管道安裝的定位、準直，

特別適于爆炸性氣體環境的煤礦井下使用

4、使用環境條件

環境溫度：-20℃—+40℃

相對濕度：≤95%

貯存溫度：-40℃—+60℃

環境大氣壓：80KPa—110KPa

在含有爆炸性氣體（甲烷）和煤塵爆炸危險的煤礦井下；

在無明顯破壞絕緣的氣體或蒸汽的環境中；

二、結構特征與工作原理 1、結構

指向儀探頭主要由激光管、光學鏡頭、水平及垂直微調機構、安裝桿附件組成，直流電

源由本質安全型鎳氫電池組組成。。

2、工作原理

指向儀由直流電源驅動低功耗半導體激光器發出激光束，通用光學系統會聚，使其成為

準直性良好的激光束，通過調節水平和垂直微調，起到準直指向的作用。

工作方式

連續

2、供電電源：

指向儀電源由 3 節 D8000mAh-1.2V 鎳氫電池串聯，外 1.6Ω /20W 的限流電阻用環氧樹脂

澆封在電池和內構成本安電池組件， Uo:4.50V， Io:2.81A；

四、外形尺寸、質量

外形尺寸：（Ф 46×230×110）mm

質量：≤1.63Kg
