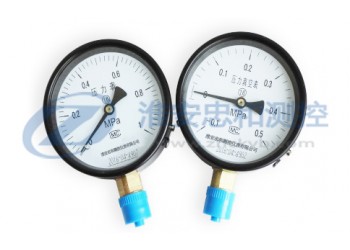

Y系列壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。工業壓力表根據不同的使用環境和功能要求選擇不同的材質與功能。一般低溫無腐蝕的場所使用普通材質的壓力表，而對于特定場合和高溫、腐蝕性的場合應該選用特定要求的材質。工業壓力表根據顯示要求分：指針式指示壓力表、數字式顯示壓力表；根據材質不同分為：普通壓力表、不銹鋼壓力表、全塑壓力表；根據功能要求不同分為：耐震壓力表、電接點壓力表、遠傳壓力表、隔膜壓力表、防爆壓力表等；根據特定介質使用的場合分為：氧氣壓力表、乙炔壓力表、氨壓力表、氫氣壓力表、氮氣壓力表、天然氣壓力表等。一、壓力表規格型號：
壓力表表盤直徑(mm)：φ40 φ50 φ60 φ100 φ150 φ200 φ250
使用工作環境溫度：-40℃～70℃，相對溫度不大于 85%
儀表執行標準：GB/T1226-2001
壓力表接頭：標準螺紋為公制螺紋M10*1 M14*1.5 M20*1.5，要求管螺紋、錐管螺紋需要訂制。
壓力表精度：2.5級（40mm 50mm 60mm 250mm表盤直徑）；1.6級；1.5級；1.0級
壓力表表殼材質：鐵殼；不銹鋼
壓力表元件材質：銅合金，304,316
二、壓力表規格及量程參數：
| 型號 | 精度等級% | 量程范圍MPa | 結構特點 | 接頭螺紋尺寸 |
|
Y-40 Y-40Z |
2.5 |
0~0.1；0~0.16；0~0.25；0~0.4； 0~0.6；0~1；0~1.6；0~2.5；0~4； 0~6 |
徑向 軸向 |
M10×1 G1/8 |
|
Y-50 Y-50Z |
0~0.1；0~0.16；0~0.25；0~0.4； 0~0.6；0~1；0~1.6；0~2.5； 0~4；0~6；0~10；0~16；0~25；0~40； |
徑向 軸向 |
M14×1.5 | |
| Y-60 | 2.5 |
-0.1~0；-0.1~0.06；-0.1~0.15； -0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4； 0~0.1；0~0.16；0~0.25；0~0.4；0~0.6； 0~1；0~1.6；0~2.5；0~4；0~6；0~10； 0~16；0~25；0~40；0~60；0~100； |
徑向 |
M14×1.5 |
|
Y-100 Y-150 Y-200 |
1.6 |
M20×1.5 | ||
| Y-250 | 2.5 | |||
| Y-60Z | 2.5 |
軸向 |
M14×1.5 | |
|
Y-100Z Y-150Z |
1.6 | M20×1.5 | ||
| Y-60ZT | 2.5 | 軸向帶前邊 | M14×1.5 | |
|
Y-100ZT Y-150ZT |
1.6 | M20×1.5 | ||
|
Y-100TQ Y-150TQ |
1.6 | 徑向帶前邊 | M20×1.5 | |
| Y-200 | 1.6 |
0~0.1；0~0.16；0~0.25；0~0.4；0~0.6； 0~1；0~1.6；0~2.5；0~4；0~6；0~10； 0~16；0~25；0~40；0~60； |
徑向 | M20×1.5 |
| Y-250 | 2.5 |
壓力表的測量系統由接頭、彈簧和傳動機構組成。由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在盤度指示相應的壓力數值，通過指針指示壓力表對應刻度盤位置進行讀數。為了消除扇形齒輪轉軸齒輪間隙活動，在轉軸齒輪上裝置了盤形游絲。
四、壓力表選型參考:
五、壓力表規格尺寸介紹：
| 型號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y40Z | 40 | 24 | 0 | ||||||||
| Y60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y60Z | 58 | 30 | 0 | ||||||||
| Y60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y100Z | 85 | 44 | 30 | ||||||||
| Y100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y150 | Φ150 | 115 | 48 | 18 | |||||||
| Y150Z | 92 | 47 | 41 | 30 | |||||||
| Y150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y150ZT | 92 | 47 | Φ5.5 | 30 | |||||||
| Y200 | Φ200 | 146 | 50 | 18 | |||||||
| Y250 | Φ250 | 167 | 50 | 18 |
六、壓力表選擇參數要求：
1、測量介質名稱、工作溫度及特性
2、壓力表表盤的選擇
3、壓力表壓力量程的選擇：要求壓力表的量程是正常工作壓力的1.5~2倍壓力
4、壓力表材質的選擇
5、壓力表螺紋尺寸
6、壓力表表盤與連接位置選擇：徑向；軸向無邊；軸向帶邊
