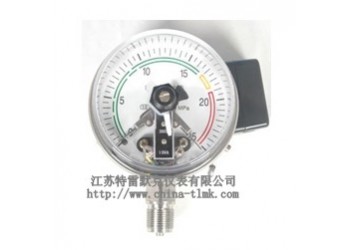

YX系列電接點壓力表（電觸點壓力表）是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，電接點壓力表通常經與相應的電器元件（如：繼電器及接觸器）配套使用即可對被測控壓力系統在壓力達到預定值時發出信號，接通控制電路，達到自動控制報警的目的。為了適應不同的現場介質環境需求，我們在材質上有普通電接點壓力表與不銹鋼電接點壓力表，而在功能上有耐震電接點壓力表、隔膜式耐震電接點壓力表、隔離式抗震電接點壓力表、防腐型耐震電接點壓力表、耐高溫耐震電接點壓力表等產品。
電接點壓力表工作原理：
在電接點壓力表裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
一、電接點壓力表技術參數：
1、表盤直徑：φ60 φ100 φ150
2、精度等級：2.5級（φ60表盤）；1.6級；1.5級；1.0級
控制精度等級:接通1.6%F·S斷開4%F·S 設定點偏差:±0.5~4% 切換差:±1~3.5%
3、觸點容量：380V 觸頭功率30VA 380V 220V 觸頭功率10VA z大工作電流1A ;DC24V 0.25A
4、控制形式：上下限、雙上限、雙下限
5、接線盒顯示：塑料接線盒 ；不銹鋼接插件（適用于不銹鋼耐震電接點壓力表）
6、環境溫度：普通型-40~70℃；耐震電接點壓力表-25~55℃
7、相對濕度：＜85%
8、產品抗工作振動性能：V.H.3級（耐震電接點壓力表）V.H.4級（隔離式耐震電接點壓力表）
9、溫度影響：示值不大于0.4%/10℃（使用溫度偏離20±5℃）
二、電接點壓力表型號、精度、量程：
| 名 稱 | 型 號 | 公稱直徑 | 接頭螺紋 | 精度等級 | 測量范圍（Mpa） |
| 電接點壓力表 |
YX-60 YZX-60 YX-60ZT |
Φ60 |
M14*1.5 G1/4 NPT1/4等 |
2.5 |
-0.1~0; -0.1~0.06; -0.1~0.15; -0.1~0.3; -0.1~0.5; -0.1~0.9; -0.1~1.5; -0.1~2.4; 0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6; 0～1; 0～1.6; 0～2.5; 0～4; 0～6; 0～10 ; 0～16; 0～25; 0～40; 0～60; 0～100 |
|
YX-100 YZX-100 ZX-100 YX-100ZT |
Φ100 |
M20*1.5 G1/2;NPT1/2等 |
1.6 | ||
|
YX-150 YZX-150 ZX-150 YX-150ZT |
Φ150 |
1、測量介質名稱及特性
2、電接點壓力表表盤的選擇
3、電接點壓力表壓力量程的選擇
4、電接點壓力表材質的選擇
5、電接點壓力表觸點容量：380V30VA（常規） ； 380V10VA ；24V
6、電接點壓力表螺紋尺寸
7、電接點壓力表表盤與連接位置選擇：徑向；軸向無邊；軸向帶邊
五、電接點壓力表安裝與使用
1. 電接點壓力表應安裝在周圍環境溫度為-40~70℃相對濕度不大于80 %的環境下使用。
2.使用前應先檢查接點的工作情況是否正常，接點力是否超過額定值，接線是否正確(見附圖)。
3. 電接點壓力表安裝位置與測量點間的距離應不超過10M，否則因沿程壓力損失而影響儀表讀數準確性。
4.儀表應垂直安裝，當安裝處遠離測量點時，應力求與測量點保持水平。
