電氣綜合監控系統

為了預防電氣火災隱患，簡化供配電系統附屬設備安裝，綜合利用各輔助系統數據，提高配電系統安全可靠性，降低設備能耗，并參照《DGJ08-2048-2016/J11323-2016上海市民用建筑電氣防火設計規程》要求，本公司研發了Sunshy-5000電氣綜合監控系統

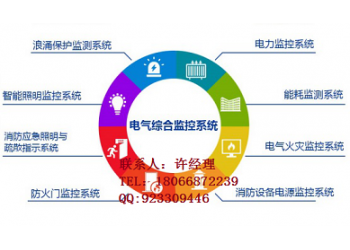

本監控系統整合了電氣火災監控、消防設備電源監控、電力監控、能耗監測和浪涌保護監測、電力質量監測等功能，采用共用具備綜合功能的現場采集裝置產品，通過相同的網絡通信層，傳輸?shù)较揽刂剖业木C合電氣監控系統主機，并可通過共用的網絡通信層傳輸?shù)阶冸娝蛋嗍覂?nèi)的電力監控、能耗管理和浪涌保護監控分屏主機顯示，也傳輸?shù)较揽刂剖业碾姎饣馂?zāi)監控和消防設備電源監控分屏主機顯示，從而實現集中采集、集中傳輸、集中顯示和分屏分區顯示方式。



電氣綜合監控系統把原來各系統孤立的數據采集裝置和通信傳輸網絡整合成綜合共用硬件和軟件資源，簡化了系統設計，大幅降低了投入成本，形成完整綜合電氣監控系統，同時提供消防安全、供電可靠性和能耗合理性等方面內容。

1.電力監控和能耗管理系統(可選電力質量分析)

監控范圍:變配電所內的所有高壓、中壓配電回路進線和出線回路;電力變壓器的溫控器處;低壓配電回路的進線和出線回路;發電機的啟動機控制回路;分布式供電系統的并網回路。

監控功能:三相電網實時參數監測,包括電壓、電流、功率、功率因數等,模擬量和開關量實時狀態監控,實時和歷史告警記錄信息查看查詢,實時和歷史數據導出和打印等功能

能耗監測:實時監控各E電回路的電量消耗、按電量、水量、燃?xì)饬俊⒓泄?冷)量和再生電源A量等分類統計記錄,按回路、時間、能耗分類統計記錄,按需查詢和導出能耗消耗報表,符合現行上海市工程建設規范《公共建筑綠色設計標準》 DG/TJ08-2143的相關規定;

電力質量分析:關鍵用電回路的電網質量實時監測分析,供電質量統計記錄、諧波分析、電網序分量、波峰系數、K系數、電話諧波因子等。

2.電氣火災監控

監控范圍:電氣防火等級為一級的建筑,其變電所出線側及第一級配電柜(箱)進線側,第一級配電柜(箱)由變電所放射式供電時不重復設置;電氣防火等級為二級的建筑,其第一級配電柜(箱)的進線側;租售式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等場所的末端配電箱應設置電氣防火限流式保護器;幼兒園、老年人建筑、集體宿舍及電動車充電站等場所末端配電箱宜設置電氣防火限流式保護器。

監控功能:配電柜(箱)的進線和出線側,實時監控回路的剩余電流和電纜或銅排溫度;易發生電氣火災的未端配電柜(箱)和電氣火災會造成重大后果的末端配電箱內,實時監控電氣防火限流式保護器狀態。

3.消防設備電源監控

監控范圍:變配電所為消防設備供電的配電回路,包括應急發電機系統的配電回路;消防配電(控制)箱內,雙電源切換裝置的電源進線側和出線側;EPS電源裝置的進線側。

監控功能:實時監測消防設備供電回路的供電和開關狀況,支持供電中斷、缺相、錯相、過壓、欠壓、過載等故障報警功能,實時查詢電源故障和歷史記錄信息。

4.浪涌保護監測

監控范圍:電力變壓器低壓側;室外及屋面配電箱的電源進線側;第一級配電箱的進線側;電子信息設備等關鍵回路的電源進線側。

監控功能:通過綜合電氣監控裝置開關量實時采集監控浪涌保護器SPD的工作狀態,保護器失效反饋,歷史記錄信息查詢。支持新型智能型浪涌保護器件通過通信接入監控系統,實現剩余壽命監控等更完善的浪涌保護監控功能。
