一、用途和性能規范:

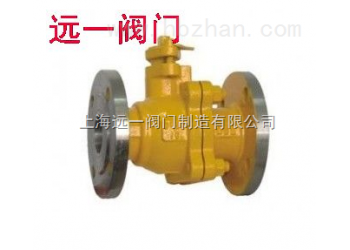

Q41F-16C天然氣球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉.
二、操作原理和結構說明:
1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.
2、采用PTFE（特氟隆）等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.
3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.
4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力zui小.
5、經配置有手動、蝸輪驅動、氣動、電動（防爆）可以實現遠程自動控制,能滿足用戶的各種工況使用要求.
三、產品性能規范:
| 壓力等級 | 常溫試驗壓力（Mpa） | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力（LB） | 150 | 3.0 | 2.2 | 0.6 |
| 300 | 7.5 | 5.5 | 0.6 | |
| 適用溫度 | -40~+80℃ | |||
| 適用介質 | 天然氣， 液化石油氣等 | |||
四、主要零件材料:
| 零 件 名 稱 | 材 料 |
| 閥 體 閥 蓋 | 碳 素 鋼 WCB |
| 球 體 | 不 銹 鋼 304SS |
| 密 封 圈 | PTFE（特氟?。?聚四氟乙烯 |
| 閥 桿 | 鉻不銹鋼Ｃr13 |
| 閥桿填料 | 聚四氟乙烯 |
| 中法蘭螺母/螺栓 | 35# |
注:≥DN200以上閥門選用Q347型固定球閥。
五、Q41F,BY-820主要外形尺寸和連接尺寸:
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 25 | 150 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
| 32 | 165 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
| 40 | 180 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
| 50 | 200 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
| 65 | 220 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
| 80 | 250 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
| 100 | 320 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
六、Q347F主要外形尺寸和連接尺寸:
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 250 | 568 | 425 | 370 | 332 | 36 | 3 | 12-*30 | 608 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 3 | 16-*30 | 774 | |
| 350 | 762 | 550 | 490 | 448 | 44 | 3 | 16-*34 | 820 | |
| 400 | 883 | 610 | 550 | 505 | 48 | 3 | 16-*34 | 900 | |
| 450 | 914 | 660 | 600 | 555 | 50 | 3 | 20-*34 | 1050 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 3 | 20-*41 | 1200 |
