公司基本資料信息
|
|||||||||||||||||||||||

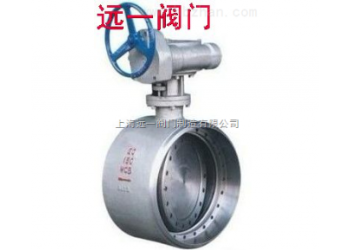

一、產品概述:
遠一引進*技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、特點：
１、采用三偏心蝶閥堪稱*過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
２、由于采用焊接結構，使閥門與管道平面達到*性的零泄漏。
３、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
三、主要性禽鏊參數：
|
公稱通徑 |
DN（mm） |
100～1400 |
|||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 Ps（MPa） |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
O．5～0.8 MPa |
||||
|
適用介質 |
水、油品、蒸汽、煤氣、酸、堿等 |
||||
|
適用溫度 |
-196℃～≤600℃ |
||||
四、主要零部件材料：
|
名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
|
密封圈 |
不銹鋼、軟硬層疊式金屬片 |
|
閥座 |
不銹鋼、堆司太立等硬質合金 |
|
填料 |
柔性石墨 |
五、D363H、D663H、D963H連接尺寸：
|
通徑 |
主要尺寸 |
1．OMPa |
1.6MPa |
2.5MPa |
4.0MPa |
|||
|
mm |
inch |
L |
H |
H 7 |
D |
D |
D |
D |
|
100 |
4 |
190 |
115 |
255 |
112 |
112 |
114 |
116 |
|
125 |
5 |
200 |
130 |
295 |
138 |
138 |
140 |
142 |
|
150 |
6 |
210 |
145 |
310 |
162 |
164 |
166 |
168 |
|
200 |
8 |
230 |
175 |
380 |
212 |
214 |
216 |
219 |
|
250 |
10 |
250 |
210 |
400 |
263 |
265 |
267 |
271 |
|
300 |
12 |
270 |
235 |
460 |
314 |
316 |
318 |
322 |
|
350 |
14 |
290 |
270 |
510 |
364 |
367 |
370 |
374 |
|
400 |
16 |
310 |
300 |
545 |
415 |
418 |
421 |
426 |
|
450 |
18 |
330 |
330 |
620 |
466 |
469 |
472 |
477 |
|
500 |
20 |
350 |
370 |
650 |
516 |
519 |
522 |
528 |
|
600 |
24 |
390 |
430 |
680 |
617 |
620 |
525 |
632 |
|
700 |
28 |
430 |
470 |
780 |
719 |
722 |
728 |
835 |
|
800 |
32 |
470 |
530 |
860 |
820 |
823 |
830 |
841 |
|
900 |
36 |
510 |
580 |
900 |
92 |
924 |
931 |
945 |
|
1000 |
40 |
550 |
650 |
980 |
1022 |
1026 |
1034 |
1048 |
|
1200 |
48 |
630 |
765 |
1100 |
1222 |
1229 |
1240 |
1257 |
注：工作溫度在 -196 ℃ 時采用長頸結構， H1可以根據用戶需求決定，并在型號前加 “ D ” 。
