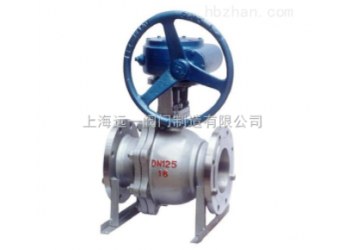

蝸輪鑄鋼球閥優點：
1． 球閥流體阻力小，其阻力系數與同長度的管段相等。
2． 球閥結構簡單、體積小、重量輕。
3． 球閥緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．球閥 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 球閥維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 球閥在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 球閥適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
蝸輪鑄鋼球閥標準：
設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092
| 試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
| 介質 | 水 | 氣 | |||
| 單位 | MPa | MPa | MPa | MPa | |
| 公稱壓力PN（MPa） | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
| 2.5 | 3.8 | 2.8 | 2.8 | ||
| 4.0 | 6.0 | 4.4 | 4.4 | ||
| 6.4 | 9.6 | 7.0 | 7.0 | ||
| 10.0 | 15.0 | 11.0 | 11.0 | ||
| 16.0 | 24.0 | 18.0 | 18.0 | ||
主要零件材料
| 名稱 | 材料 | ||||||||
| 閥體 /閥蓋 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
| 球體 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
| 閥桿 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
| 閥座 | PTFE/PPL | ||||||||
| 填料 /墊片 | PTFE/PPL | 石墨 | |||||||
| 螺栓 | 不銹鋼 | 35CrMoA | |||||||
| 螺母 | 不銹鋼 | 45、35CrMoA | |||||||
| 手柄 | 鑄鋼 | ||||||||
主要連接尺寸
| 型號 | 公稱通徑 DN（mm） | 尺寸（mm） | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | W | ||
|
Q41F-16C/25 Q341F-16C/25 Q641F-16C/25 Q941F-16C/25 |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 105 | 230 | |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 115 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 145 | 280 | |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 160 | 310 | |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 185 | 330 | |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 215 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 245 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 300 | 1000 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 380 | 1200 | |
