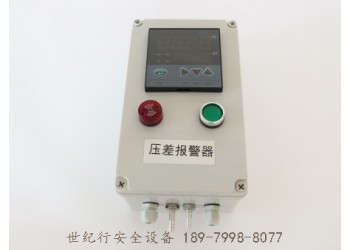

除塵器數字壓差聲光報警器，是我司專門為工業除塵器、噴涂設備、空調過濾器、鍋爐爐膛負壓、正壓送風壓差控制設備等，開發的一款高精度產品。
壓差報警器技術規格：
·測量介質：干燥，潔凈無腐蝕性氣體
·壓力形式：表壓，壓差
·采用美國進口差壓芯體，精度高穩定性好，具有零點，滿量程補償，溫度補償。
·量程：0-±100pa/0-±10,000pa
·輸入電壓： 220VAC (16~36VDC需定制)
·精度： ±0.5% FS/1.0% (標 準型), ±0.25% FS (高精度型);
·長 期穩定性能： 0.1%FS/年
·輸出信號： 1路開關量 (標配1路聲光報警器+1路電源指示燈/開關)可加選4-20mA. 0-5V、0-10v輸出或RS485通訊接口。
·LED雙行4位數字顯示，可顯示測量值，峰值，報警設定值，報警值一鍵加減。
·手動按鍵壓差零點校準
·過載能力： 200%FS·ABS工業塑料外殼， IP65防護等級
·補償溫度：-10-70℃ 環境溫度：常溫(-10-70℃)
·外形尺寸： 150"200*100·重量： 850g
壓差報警器的安裝方法：
1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。
2.掛腳安裝，報警器配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。
壓差報警器安裝注意事項：
1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。
2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口垂直于地面安裝，避免異物進入接壓口。
氣體壓差報警器使用說明書：
壓差報警器采用進口高性能感壓芯片，配合先 進的電路處理和溫度補償技術，能精 準測量氣體壓差大小。具有靈敏度高、精度高、抗過載能力強、抗干擾能力強、長 期穩定可 靠等優點。
1.接線說明：
壓差報警器內有一個8P接線端子排，如右圖，1、2接220V交流電，6、7、8分別為繼電器的常閉、常開、公共端。
2.面板說明：
如圖，PV顯示測量值，SV顯示報警值，當測量值大于報警值時壓差報警器報警。壓差報警器有兩路報警輸出AL1和AL2。AL1報警時AL1指示燈亮，報警指示燈閃爍并發出蜂鳴聲，AL2報警時AL2指示燈亮，繼電器動作，繼電器接口為8P端子排上右邊(6、7、8)三個接線柱。
壓差報警器上電默認顯示SV1的報警值，SV1和SV2出廠默認值為1500，即壓差大于1500PA時報警器報警。按設置鍵切換顯示兩路報警值SV1和SV2， 按增加和減少鍵設置報警值。
3.安裝方法：
1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。
2.掛腳安裝，報警器配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。
4.安裝注意事項：
1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。
2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口必 須垂直于地面安裝，避免異物進入接壓口。
5.主要技術指標：
工作電壓：AC220V
測量范圍：0-5KPA
測量精度：0.2%FS
測量速度：3次/秒
過載能力：1.5倍滿量程
繼電器觸點容量：AC220V/3A
繼電器觸點壽命：100000次
