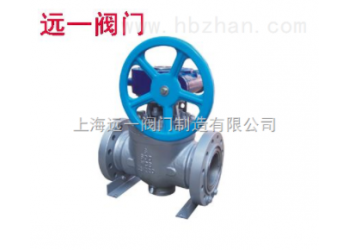

頂裝式球閥YSQ347F-16C

點擊圖片查看原圖

公司基本資料信息

產品詳細說明

YSQ347F頂裝式球閥設計規范:

設計標準：API 6A、API 6D、ANSI B16.34、BS 5351

結構長度：ANSI B16.10

連接標準：ANSI B16.5

主體材質：碳鋼、不銹鋼、合金鋼

壓力試驗：API 598

壓力范圍：Class600-1500

口徑： 2″-12″

YSQ347F頂裝式球閥產品特點:

1.整體式閥體設計,上裝式樞軸固定支持,法蘭結構。

2.整體式樞軸固定球桿設計。

3.雙阻塞泄放功能。

4.高強度整體式球桿結構,確保了球體的精確定位。

5.樞軸采用防吹出保護結構。

6.2組O型密封圈,加上閥桿上的防火填料結構,有效地防止泄露。

7.防腐蝕,低摩擦系數的軸承。

8.因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動,具有進口和出口雙向密封功能。

9.性能優越的標準尼龍和PEEK閥座,確保了低壓狀態下的有效密封。

10.密封劑住入器設計,在緊急狀態下可住入密封膠,對閥桿或閥座進行密封。

11.采用獨特的閥座可縮回技術,在線可更換球桿,閥桿密封圈金屬閥座及波紋彈簧。

12.扭矩減少到zui小,便于閥門操作。

13.球桿與閥體有效接觸的,性能優越的防靜電接地設備。

14.預置驅動裝置平臺及螺孔,隨時可裝配驅動裝置。

15.防火功能:當閥座燒壞或損壞時,金屬閥座自動貼緊球體,閥座和球體之間較小的泄漏。

主要外型及連接尺寸表:

Class 150

Class 300
