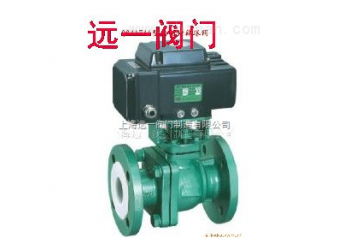

電動襯氟球閥Q941F46-10C/Q941F46-16C

點擊圖片查看原圖

單價：	面議
發貨期限：	自買家付款之日起天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2021-06-12 11:23
瀏覽次數：	113

公司基本資料信息

遠一閥門有限公司
聯系人呂經理(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件85118858@qq.com
電話021-69577142
手機13801619288
地區上海
地址上海市奉賢莊行工業園區

產品詳細說明

概述：
Q941F46-10C/16C/P/R/RL型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

技術參數和性能

CH系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa（定制）
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10^-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS（Mpa）
試驗壓力（Mpa）	1.0	1.6	/	/	/	/	/	/	/	/
強度試驗	1.5	2.4	/	/	/	/	/	/	/	/
密封試驗	1.1	1.76	/	/	/	/	/	/	/	/
氣密試驗	0.5～0.7

零件材質

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 （304）	CF3 （304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF3M （316L）
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 （304）	00Cr19Ni11 （304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 （316）	00Cr17Ni12Mo2 （316L）
密封圈	聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	腐蝕性介質		強氧化性介質	腐蝕介質		尿素等腐蝕性介質

外形尺寸 Q941F46-10/16

DN	L	D	H	L1	D1	b	Z-d1	H1
15	130	95	275	157	65	14/16	4-14	48
20	140	105	280	157	75	14/16	4-14	53
25	150	115	287	157	85	14/16	4-14	58
32	1650	135	354	208	100	16/16	4-18	68
40	180	145	312	208	110	16/16	4-18	73
50	200	160	325	208	125	16/20	4-18	80
65	220	180	335	256	145	18/22	4-18/8-18	90
80	250	195	365	256	160	20/22	8-18	98
100	280	215/230	400	256	180/190	20/24	8-18/8-23	120
125	320	245/270	420	256	210/220	24/28	8-23/8-25	140
150	360	280/30	440	256	240/250	24/28	8-23/8-25	167
200	400	335/360	470	256	295/310	26/34	12-23/12-25	210
