產品介紹：

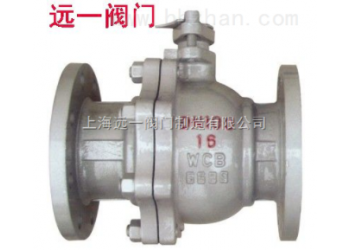

Q41F-16C/25/40/64/100/160P/R/RL不銹鋼實芯球球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，不銹鋼球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

主要參數：

閥門型號：Q41F/N/PPL,Q47F/N/PPL，Q341，Q347，Q641，Q947,Q40等
主體材質: 304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C及雙相不銹鋼
尺寸范圍: DN10-DN600（3/8"-24"）
壓力范圍: 1.0~16.0Mpa（150~1500lb）.
適用溫度：-196℃≤t≤200℃.
設計標準：國標GB，美標ANSI,德標DIN,日標JIS等
可選驅動方式：手動，蝸輪（3），氣動（6），電動（9）等

制造規范：

基本設計標準：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法蘭標準：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端標準：ANSI B16.25、GB12224-89或用戶要求。
結構長度標準：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
試壓標準：API598，API 6D，JB/T13927。
適用介質：水、蒸汽、液化石油氣、天然氣及腐蝕性介質等等。
材料的壓力-溫度等級按GB9131或ANSI B16.5a。
驅動方式：手動、氣動、電動、蝸輪驅動等。

材料：

零件名稱	普通碳素鋼系列	不銹鋼系列	低溫鋼系列	抗硫系列
				GB標準	NACE標準
閥體、左體	WCB	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB	CF8M
球 體	F6a WCB+HC r	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB+HCrF6a	CF8M
閥 座	PTFE；燒結碳纖維；金屬+橡膠組件；金屬堆焊硬質合金
閥 桿	F6a	304.31 6	F6a	31 8	316
閥座支承圈	A105 Zn	304.31 6	A105 Zn	A105 Zn	316
閥桿填料	PTFE；碳纖維，柔性石墨
閥桿軸承、 止推軸承	金屬襯PTFE；燒結碳纖維
填料壓環	F6a	304.31 6	F6a	F6a	316
彈 簧	3Yc-7
雙頭螺柱	A193-B7	A1 93-B8、B8M	A320-L7	A193-B7	A193-B7
螺 母	A1 94-2H	A194-8	A194-4	A194-2H	A194-2H
壓 蓋	WCBA105

主要性能規范：

公稱壓力 PN/MPa	zui高使用 壓力MPa	試驗壓力 （MPa）			壓力級	zui高使用 壓力MPa	試驗壓力 （MPa）
		殼體	高壓液密封	低壓氣密封			殼體	高壓液密封	低壓氣密封
1.6	1.6	2.4	1.8	0.6	CLASSl50	2.0	3	2.2	0.6
2.5	2.5	3.8	2.8		C.LASS300	5.0	7.5	5.5
4.0	4.0	6.0	4.4		C.LASS400	6.3	9.5	7
6.4	6.4	9.6	7.1		C.LASS600	10	1.5	1.1

連接尺寸：PN1.6MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	14	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	16	4-18	200	140	250
65	64	120	145	180	3	18	4-18	220	164	350
80	76	135	160	195	3	20	8-18	250	177	350
100	102	155	180	215	3	20	8-18	280	206	420
125	127	185	210	245	3	22	8-18	320	292	700
150	152	210	240	280	3	24	8-23	360	320	1000
200	203	265	295	335	3	26	12-23	400	365	1300
250	254	320	355	405	3	30	12-25	450	420	1800

連接尺寸：PN2.5MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	16	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	20	4-18	200	140	250
65	64	120	145	180	3	22	8-18	220	164	350
80	76	135	160	195	3	22	8-18	250	177	350
100	102	160	190	230	3	24	8-23	280	206	420
125	127	188	220	270	3	28	8-25	320	292	700
150	152	218	250	300	3	30	8-25	360	320	1000
200	203	278	310	360	3	34	12-25	400	365	1300
250	254	332	370	425	3	36	12-30	450	420	1800

連接尺寸：PN4.0MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	45	65	95	40	2	4	16	4-14	140	75	130
20	19	55	75	105	51	2	4	16	4-14	152	84	170
25	25	65	85	115	58	2	4	16	4-14	165	90	170
32	32	78	100	135	66	2	4	18	4-18	178	107	200
40	38	85	110	145	76	3	4	18	4-18	190	127	250
50	51	100	125	160	88	3	4	20	4-18	216	140	250
65	64	120	145	180	11O	3	4	22	8-18	241	164	350
80	76	135	160	195	121	3	4	22	8-18	283	177	350
100	102	160	190	230	150	3	45	24	8-23	305	206	420
125	127	188	220	270	176	3	45	28	8-25	381	292	700
150	152	218	250	300	204	3	45	30	8-25	403	320	1000
200	203	282	320	375	260	3	45	38	12-30	502	365	1300

連接尺寸：PN6.4MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	55	75	105	40	2	4	18	4-14	140	80	170
20	19	68	90	125	51	2	4	20	4-18	152	89	200
25	25	78	100	135	58	2	4	22	4-18	180	95	200
32	32	82	110	150	66	2	4	24	4-23	200	112	250
40	38	95	125	165	76	3	4	24	4-23	220	132	350
50	51	105	135	175	88	3	4	26	4-23	250	145	350
65	64	130	160	200	110	3	4	28	8-23	280	169	420
80	76	140	170	210	121	3	4	30	8-23	320	182	420
100	102	168	200	250	150	3	45	32	8-25	360	211	700
125	127	202	240	295	176	3	45	36	8-30	381	302	1000
150	152	240	280	340	204	3	45	38	8-34	403	330	1300
