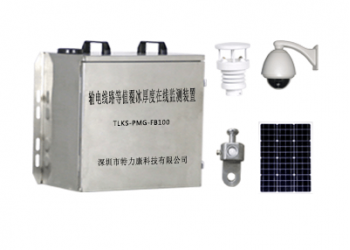

覆冰在線監測裝置

1概述

在冬季，外界氣溫低于零度，當產生降雨時，就會附著在高壓線上，凝結成冰。輸電效率會變低，而且當附著的冰層加厚，導線自身重量也會增加，而鐵塔承受的拉力也會越大，當這個力量超過設計的承重范圍，就有發生鐵塔扭轉傾倒的可能。對此我司設計了覆冰在線監測裝置。

2.工作原理

覆冰在線監測裝置搭載了拉力傳感器，角度傳感器，環境氣象站監測設備，圖像檢測設備。可以做到對輸電線路周圍環境及覆冰情況做出判斷，避免發生誤報的可能行。這些前端監測設備采集數據之后可以通過無線網絡將數據IP包發送至監控中心，對IP包解碼后即可對視頻、微氣象、拉力等數據進行直觀分析，如果發現覆冰情況威脅到了輸電線路正常運行，可以及時做出應對。

3產品功能

覆冰在線監測裝置具備按設定時間間隔自動采集絕緣子串拉力、絕緣子串角度及溫度、濕度、風速及風向等數據。z小采集間隔大于10分鐘,z大采樣間隔不大于40分鐘,默認采樣間隔為20鐘;

具備受控采集功能,能響應遠程指令,按設置采集方式、自動采集時間、采集時間間隔啟動采集;

具備電池電壓等采集功能;

具備良好的同步機制,保證各參數采集時刻的同步性;

具備數據合理性檢查分析功能,對采集數據進行預處理,動識別并剔除干擾數據;

具備對原始采集量的一次計算功能,得出拉力、絕緣子串角度的狀態量數據,以及通過覆冰監測模型進行二次計算出導線等值覆冰厚度;

能循環存儲至少30天的等值覆冰厚度等狀態量數據;

具備對裝置自身工作狀態包括采集、存儲、處理、通信等管理與自檢測功能;

當判斷裝置出現運行故障時,能啟動相應措施恢復裝置的正常運行狀態;

具備身份認證、遠程更新程序的功能,具備完善的更新機制與方式;

具備按遠程指令修改采集頻率、采樣時間間隔、網絡適配器地址等參數的能力;

具備動態響應遠程時間查詢/設置、數據請求、復位等指令的能力;

能按遠程指令進入遠程調試模式,并輸出相關調試信息;

能按遠程指令進入遠程調試模式,并輸出相關調試信息;省公司平臺。

4技術參數

供電系統：太陽能+蓄電池

通訊要求：支持無線網絡通信（支持4G并向下兼容），滿足電信、聯通、移動自適應，并可根據現場情況選擇運營商。

工作電壓：DC12V

待機時長：大于30天

檢測參數：拉力傳感器：7，10，16，21，32，42，55 （t）（根據實際需要定制）完全滿足被替代金具的各種功能要求。

角度傳感器：雙軸：≥±60°耐低溫、抗干擾并能在冰雪天氣正常工作

環境氣象參數：超聲波高精度傳感器，綜合測量環境溫度、濕度、風向、風速、氣壓、雨量等參數。

圖像監測：1路圖象輸入

氣壓：550hPa~1060hPa

雨量：0~4mm/min

圖像監控：監視角度:水平0~360°,垂直0~180°,連續可調分辨率:≤1080P（可根據用戶要求調整)

變焦率:30倍光學變焦

z低照度:0.5 LUX

照片格式:JPEG

云臺預置位數:≥64

后端軟件平臺：PC客戶端/手機客戶端實時查看監測數據

支持接入省局/市局PMS系統

遠程更新、配置與調試前端裝置參數

5安裝事項

設備采用太陽能加蓄電池供電，在安裝太陽能板時請盡量朝向南方，以便于使得太陽能板工作效率更高。

設備在安裝完成后可根據客戶要求自主選擇三大運營商。

6后期服務

覆冰在線監測裝置在安裝前我們會有專業工程部人員到現場或遠程視頻指導安裝過程，并做好后臺調試工作，后期設備運行情況也會定期巡查，如發生掉線等情況會及時溝通解決。設備一年之內可提供免費維修，一年之后有償維修。

產品別稱：覆冰在線監測裝置、覆冰在線監測裝置、輸電線路等值覆冰厚度監測裝置

產品型號：TLKS-PMG-FB100
