一、用途

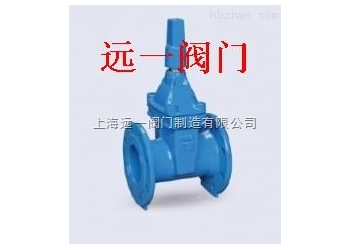

上海遠一閥門制造有限公司引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、特點
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
三、技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等
四、主要零件材料
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵 |
|
2 |
閘門 |
球墨鑄鐵外覆EPDM |
|
3 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
|
5 |
閥蓋 |
鑄鐵、球墨鑄鐵 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
0型密封圈 |
NBR |
|
8 |
止推墊 |
錫青銅 |
|
9 |
軸套 |
錫青銅 |
|
10 |
螺栓 |
鍍鋅 |
|
11 |
軸蓋 |
鑄鐵、球墨鑄鐵 |
|
12 |
防塵罩 |
NBR |
|
13 |
手輪 |
鑄鐵 |
|
14 |
緊固螺母 |
鍍鋅 |
五、外形尺寸
|
產品代號 |
公稱 |
D |
D1 |
N-φd |
L |
H |
|||
|
1.OMPa |
1.6Mpa |
1.0MPa |
1.6MPa |
1.OMpa |
1.6MPa |
||||
|
RVC(H)X-0050 |
50 |
165 |
125 |
4—19 |
180 |
340 |
|||
|
RVC(H)X-0065 |
65 |
185 |
145 |
4—19 |
190 |
370 |
|||
|
RVC(H)X-0080 |
80 |
200 |
160 |
8—19 |
205 |
410 |
|||
|
RVC(H)X-0100 |
100 |
220 |
180 |
8—19 |
230 |
450 |
|||
|
RVC(H)X-0125 |
125 |
250 |
210 |
8—19 |
255 |
480 |
|||
|
RVC(H)X-0150 |
150 |
285 |
240 |
8—23 |
267 |
550 |
|||
|
RVC(H)X-0200 |
200 |
340 |
295 |
8—23 |
12—23 |
295 |
630 |
||
|
RVC(H)X-0250 |
250 |
405 |
350 |
355 |
12—23 |
12—28 |
335 |
750 |
|
|
RVC(H)X-0300 |
300 |
460 |
400 |
410 |
12—23 |
12—28 |
360 |
820 |
|
|
RVC(H)X-0350 |
350 |
520 |
460 |
470 |
16—23 |
16—28 |
381 |
980 |
|
|
RVC(H)X-0400 |
400 |
580 |
515 |
525 |
16—28 |
16—31 |
406 |
1010 |
|
|
RVC(H)X-0450 |
450 |
640 |
565 |
585 |
20—28 |
20—31 |
432 |
1270 |
|
|
RVC(H)X-0500 |
500 |
715 |
620 |
650 |
20—28 |
20—34 |
457 |
1270 |
|
|
RVC(H)X-0600 |
600 |
840 |
725 |
770 |
20—31 |
30—37 |
508 |
1390 |
|
注：
| RVXX表示非明桿式閘閥 | RREX表示明桿式附電動操作裝置 | RVEX表示非明桿式附電動操作裝置 |
| RVXP表示省力裝置 | RVCX表示非明桿式附傳動帽 | RVCH表示非明桿式附傳動帽臥式操作裝置 |
| RRXX表示明桿式閘閥 | RVHX表示非明桿式附手輪 | RVHH表示明桿式附手輪臥 |
| RRHX表示明桿式附手輪 | RVHS表示非明桿式附信號顯示器 | PN25級另行訂制 |
