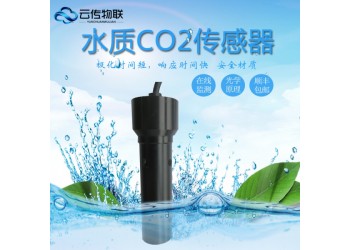

智慧城市水質在線CO2監測傳感器

一、產品介紹

智能型水中CO²傳感器是一款基于NDIR紅外吸收原理的氣體檢測模組，適合檢測水溶液中二氧化碳濃度的場合。采用專利設計的光學腔體、進口的光源和雙通道探測器，實現了空間上雙光路參比補償。具有選擇性好，無氧氣依賴性、壽命長的特點。

采用對流式擴散透氣方式和防護罩，既加快氣體對流擴散速度，又可以防護透氣膜。獨特的防水結構，可拆卸，便于清洗傳感器外套管。傳感器可用于測量水中溶解CO²氣體濃度大小，也可應用于高溫高濕環境下的CO²濃度監測。輸出信號可選，能夠滿足不同測量環境及各種高精度,高穩定性的測量要求。

二、工作原理

智能型水中CO²傳感器是一款基于NDIR紅外吸收原理的氣體檢測模組，適合檢測水溶液中二氧化碳濃度的場合。采用專利設計的光學腔體、進口的光源和雙通道探測器，實現了空間上雙光路參比補償。具有選擇性好，無氧氣依賴性、壽命長的特點。

采用對流式擴散透氣方式和防護罩，既加快氣體對流擴散速度，又可以防護透氣膜。獨特的防水結構，可拆卸，便于清洗傳感器外套管。傳感器可用于測量水中溶解CO²氣體濃度大小，也可應用于高溫高濕環境下的CO²濃度監測。輸出信號可選，能夠滿足不同測量環境及各種高精度,高穩定性的測量要求。

三、產品特點

l 高精度紅外二氧化碳傳感器

l 獨特的防水結構，可拆卸

l 適用于各類液體中 CO2 氣體濃度大小

l 先進的電路設計，測量精度高，性能穩定

l 外殼輕巧，方便現場安裝

l 接口豐富，方便客戶選擇

l 提供零點校準、靈敏度校準和清潔空氣校準

四、技術參數

二氧化碳CO2	傳感器類型： 測量精度： 測量范圍： 響應時間： 校準：	紅外原理 ±（20PPM+5%reading） 0～2000PPM <20s 標準校準
輸出參數	信號輸出：	4～20mA         0.4～3VDC       UART IIC PWM RS485
485參數	信號類型： RS485類型： 連接： 地址： 通訊協議： 數據格式： 波特率：	RS485串口輸出 多點，半雙工 2線制，z大通訊距離1200米，電纜直接連接 1-254 ，通過軟件設置，廣播地址為：255，默認地址為：32 MODBUS， 1起始位，8數據位，無奇偶，1終止位 默認值為：9600bit/s
能耗	供電電源：	5VDC±5%（RS485、4-20mA輸出供電為12V）
接線方式	接線端子： 線纜規格：	無 24～18AWG（0.5～1.0mm），剝線長度2~3cm
環境	工作環境：	溫度  -20...+60℃ 濕度  0...90%RH，無冷凝
	儲存環境：	溫度  -20...+80℃ 濕度  0-90%RH，無冷凝
防護等級	外殼防護等級： 防火等級：     電磁兼容：	IP68   參考IEC 529 – 598/GB 700 – 86/ GB 4208 V-0    參考UL94 參考GB/T 13926，EN61000-6-2，EN61000-6-3
材料與顏色	外殼：    重量：	ABS(黑色) 約100g



五、尺寸圖



六、傳感器安裝

根據現場要求安裝

按照電氣接線圖，進行接線。

確認接線無誤后，客戶根據現場情況安裝。

安裝完成后，請在規定的供電電源范圍，進行通電測試。

七、電氣連接

UART+IIC接線定義：

1  紅色線 5V

2  黑色線 GND

3  綠色線 RXD

4  黃色線 TXD

5  白色線 SDA

6  棕色線 SCL

UART+485輸出定義

1  紅色線 12V

2  黑色線 GND

3  綠色線 RXD

4  黃色線 TXD

5  白色線 485A

6  棕色線 485B

UART+4～20mA/DA輸出定義

1  紅色線 12V

2  黑色線 GND

3  綠色線 RXD

4  黃色線 TXD

5  白色線 4-20mA(0.4-2V)

八、應用市場

廣泛應用于用于飲用水處理廠、罐裝廠、飲料廠、飲用水分布網、游泳池、冷卻循環水等對水溶液中的二氧化碳含量進行連續監測和控制。
