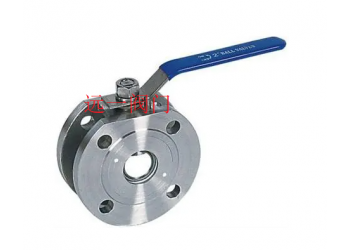

對夾式球閥產品介紹
Q71F/Q671F/Q971F-10P/16P/R/RL對夾式球閥、對夾式不銹鋼球閥、對夾式碳鋼球閥、對夾式鑄鋼球閥、對夾式氣動球閥、對夾式電動球閥、對夾式保溫球閥、薄型對夾保溫球閥、意式保溫夾套球閥、不銹鋼超薄型對夾球閥、不銹鋼意大利式對夾球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。不銹鋼對夾式球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，不銹鋼對夾式球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。對夾球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
對夾式球閥設計標準
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法蘭尺寸 | JB/T74-90、GB9112-9131、HGJ44-76、SH3406、ANSI B16.5、JIS B2212-2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
對夾式球閥零件材質
| 零件名稱 | 材 料 | ||||||
| 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | ||||||
| 適用介質 | W.O.G等 | 硝酸等腐蝕性介質 | 強氧化介質 | 腐蝕介質 | 尿素等腐蝕性介質 | ||
對夾式球閥外形尺寸
| 公稱通徑DN(mm) | L | D | D1 | D2 | N-Φd | H |
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 |
點擊圖片查看原圖
