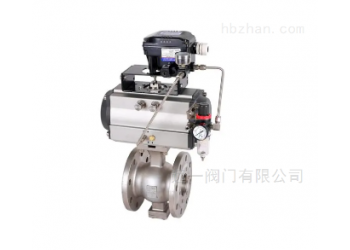

氣動V型球閥產品說明：
VQ640F/H/Y/VQ647F-10C/16C/25/40P/R/RL氣動V型球閥、氣動法蘭V型開關球閥、氣動法蘭V型調節球閥、對夾式V型球閥、法蘭式V型球閥、AT氣動法蘭V型開關球閥、AT氣動法蘭V型球閥、碳鋼V型球閥、鑄鋼V型球閥、不銹鋼V型球閥是球閥的一種，V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的z佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，z大可調比為100：1，還具有精確調節與可靠定位的功能。
氣動V型球閥產品特點：
氣動V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。
氣動V型球閥尺寸：
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 102 | 102 | 114 | 124 | 145 | 165 | 194 | 213 | 229 | 243 | 297 | 338 | 400 | 400 | 432 | 520 | 800 | |
| H |
|
|
|
102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 |
|
470 |
|
580 | 515 | |
| 手動 | H1 |
|
|
|
107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 |
|
670 |
|
840 | 940 |
| E |
|
|
|
- | - | - | - | - | - | 116 | 116 | 171 |
|
257 |
|
257 |
|
|
| F |
|
|
|
- | - | - | - | - | - | 350 | 350 | 400 |
|
400 |
|
400 |
|
|
| W |
|
|
|
230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 |
|
800 |
|
800 | 800 | |
| Wt(㎏) |
|
|
|
12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 |
|
864 |
|
1600 | 1500 | |
| 電動 | H2 |
|
|
|
- | - | - | - | - | 554 | 600 | 652 | 760 |
|
830 |
|
940 | 1280 |
| L1 |
|
|
|
- | - | - | - | - | 235 | 235 | 235 | 259 |
|
400 |
|
410 | 480 | |
| 氣動 | H3 |
|
|
|
274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 |
|
1393 |
|
1538 | 1550 |
| L2 |
|
|
|
270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 |
|
1360 |
|
1360 | 1860 | |
