瑞鴻科技與dewesoft合作，提供一體化解決方案。包含FFT分析儀、旋轉機械分析儀、快速數據記錄儀，可以從4通道到1000通道任意擴展，任意信號輸入（模擬、計數器、CAN等）。

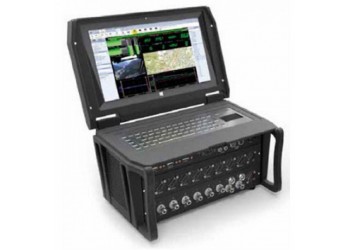

DEWESoft軟件公司于2000年創立。DEWESoft公司硬件配合已經被市場檢驗的DEQESoft軟件，創造出新一代的KRYPTON工業界分布式、DS-NET堅固型網絡分布式和DS-RACK一體化的數據采集系統。模塊的硬件包含了許多新的技術，例如雙核ADC，數字隔離，這些都清楚地顯示了下一代數據采集系統的特征。

主要功能

1.         同步模擬、數字、計數器、CAN、GPS、視頻、ARINC、1553等信號數據

2.         各種類型輸入信號，設置簡單快捷

3.         支持TEDS和傳感器數據庫，傳感器設置簡單、無誤

4.         在線數據處理，數學計算、濾波器、統計計算、參考曲線等豐富功能

5.         直觀顯示各種類型的數據，僅需幾秒即可輕松創建所需界面

6.         多種存儲策略，流盤模式（不低于200MB/s），觸發存儲或者數據庫存儲

7.         模擬、數字、CAN數據輸出，函數發生器，報警，CAN信息等

8.         根據時序器功能，可以按照工作流圖模式建立測試步驟

9.         快速數據分析，加載數G大小的文件僅需數秒

10.     可以在任何計算機上對數據進行后處理，無需軟件注冊

11.     豐富的模塊功能：模態分析、聲學分析、現場動平衡、扭轉和旋轉振動、頻響函數、人體振動、電力分析、燃燒分析等。

主要產品技術指標

產 品 指 標	DEWESOFT DS_R8D-DSA	DEWESOFT DS_R2D-DSA	DEWESOFT SIRIUS-DSA	DEWESOFT SIRIUS-MINI-DSA
輸入通道
通道數	64	16	8	4
帶寬	75kHz	75kHz	75kHz	75kHz
采樣率	200kS/s	200kS/s	200kS/s	200kS/s
精度	0.05%	0.05%	0.05%	0.05%
模擬輸入類型	IEPE、電壓	IEPE、電壓	IEPE、電壓	IEPE、電壓
動態范圍（2x24Bit）	160dB	160dB	160dB	160dB
計數器通道數	16	4	2	1
儀器-功能
FFT分析	√	√	√	√
階次分析	√	√	√	√
倍頻程分析	√	√	√	√
包絡分析	√	√	√	√
時域分析	√	√	√	√
模態分析	√	√	√	√
旋轉分析	√	√	√	√
函數信號發生器	—	—	可選	可選
模擬信號回放	—	—	可選	可選
附加-功能
CAN/Flexray/XCP	√	√	√	√
擴展通道	可選	可選	可選	可選

功能概述

1) DEWESOFT FFT分析儀

實時，多通道信號FFT譜分析和聲信號的窄帶分析。

1.   自譜和互譜

2.   瀑布圖

3.   共振和阻尼

4.   諧波和旁帶檢測

5.   純音檢測

6.   細化頻譜分析

7.   倒譜分析

8.   短時FFT

9.   包絡分析（軸承故障診斷）

2) DEWESOFT FFT瀑布圖

FFT瀑布圖能夠顯示：例如發動機轉速上升的振動譜，就像多幀FFT數據隨著時間不斷繪制排列在一起。通過不同的顯示模式，例如線性、對數、二維、三維，特征頻率點能夠很容易識別出來。

3) CPB分析儀

對噪聲進行1/1,1/3,1/12,1/24倍頻程分析可以得到聲功率登記、監控機械振動狀態*聲級計——倍頻程譜·符合IEC61672標準·Lep等效連續聲壓級*聲強度*機械振動水平監測*符合IEC61260和IEC60804標準。

4) 模態分析：EMA（試驗?zāi)B(tài)分析）

1.   SISO，MISO，MIIMO設置

2.   NMA，純模態分析

3.   ODS頻譜

4.   模型編輯器，可導入UNV格式模型文件

5.   模態只是函數MIF

6.   導納圓分析工具

7.   函數信號發生器

8.   對存儲的數據進行FRF計算

9.   觸發、連續模式采集

10. 支持力錘移動激勵

11. 文件可導出Unv格式的文件到ME_Scope等軟件進行后處理

12. 通過NET選項，可擴展至1000通道

5) 旋轉機械分析

根據振動和轉角信號，DEWESoft能進行以下旋轉機械分析：

1.   階次提取

2.   扭轉和旋轉分析，角速度和加速度

3.   旋轉軌跡分析

4.   工作變形分析（ODS）

5.   動平衡

6) DEWESoft傳感器-振動傳感器

產 品 指 標	I1A-50G-1	I3A-50G-1	I1TI-50G-1	C1T-5000G-1
軸數	單軸	3軸	單軸	單軸
靈敏度	100mV/g	100mV/g	100mV/g	50pC/g
量程	50g	50g	50g	5000g
類型	IEPE	IEPE	IEPE	IEPE
頻響范圍	+/-5%:0.3到5000Hz	+/-10%:2到5000Hz	+/-10%:0.3到1000Hz	+/-8%:高達5000Hz
TEDS	支持	支持	不支持	不支持
特征	體積小	隔離，3軸	隔離，工業級	工作溫度高
尺寸	10.2x10.2x10.4mm	15.5x15x15mm	17.5x42.2mm	12.7x24.4mm
重量	4.3g	10g	44g	25g
工作溫度	-51…+82℃	-51…+82℃	-51…+121℃	-51…+191℃（可定制達260℃）

7) FFT分析

DEWESoft軟件提供多種方法進行復雜的FFT分析。在新發布的DEWESoft X2版本中添加了一些新的功能來滿足用戶的使用。

對于聲學分析，我們選擇廣泛應用的倍頻程算法，而對于瞬態信號例如沖擊、撞擊等信號，則可選擇用短時傅里葉變換算法進行分析。

主要特點：

（1）    FFT

（2）    標記功能（自定義，旁帶，諧波）

（3）    STFT短時傅里葉變換

（4）    CPB倍頻程

（5）    自動生成顯示界面

（6）    FFT瀑布圖

（7）    峰值保持，總體值，RMS，幅值加權，…

8) 模態分析

當今結構設計過程中，模態分析無處不在。模態分析的目標是識別出系統的模態參數，為結構系統的振動特性分析、振動故障診斷和預報以及結構動力特性的優化設計提供依據。

模態參數用于構建數學模型。共振頻率、結構阻尼和模態振型，這些參數都可以由試驗測量或者計算得到。

我們公司可以提供一體化軟硬件解決方案，能夠根據用戶量身定做。我們既可以提供8個通道的小型設備，用于維護，保養和故障排除，也可以提供用于復雜結構、多達1000個通道的測試設備。

主要功能：

（1）    SISO，MISO，MIMO設置

（2）    NMA，純模態分析

（3）    ODS頻譜

（4）    建模編輯器

（5）    模態指示函數

（6）    導納圓分析工具

（7）    函數信號發生器

（8）    對存儲數據文件進行FRF計算

（9）    觸發、連續測量模式

（10）  支持力錘移動激勵

（11）  可導出Unv格式的文件至MeScope等后處理軟件

（12）  通過NET選項，系統可擴展至1000通道

9) 扭轉和旋轉振動分析

旋轉部件和發動機是產生旋轉和扭轉振動的源頭。旋轉振動是軸在每一圈旋轉中轉速的變化引起的，這可能會導致疲勞損傷。

使用DEWESoft的儀器可以同時觀測和分析振動、力、應變、電壓、電流、功率、CAN數據以及旋轉和扭轉振動信號。

主要功能：

（1）    時域測量

（2）    基于角域顯示

（3）    同步于其他信號（模擬、CAN、GPS、視頻等等）

（4）    可自定義顯示界面

（5）    傳感器直接連接

（6）    基于102MHz計數器時基

10) 動平衡

機器在制造和裝配過程中產生的誤差，以及由于材料腐蝕等原因都會使轉子變得不平衡。這種狀況會引起震動、噪聲以及材料的疲勞損傷。

旋轉機械和發動機產生的振動有很多來源，包括旋轉和扭轉振動。旋轉部件本身的不平衡也是一個振動源。轉子的質量分布不均勻就會引起振動。為了配平系統，我們必須測量和修正配重使轉子重新恢復平衡狀態。

動平衡分析儀可以在現場不拆除設備的情況下迅速判斷機械設備的運行狀態,分析出機械設備是否存在不平衡,如果存在,則可以使用系統提供的試重法或影響系數法進行動平衡校正,系統將自動解算出加/減配重的質量大小和角度。

主要功能：

（1）    動平衡方法

（2）    單盤或雙盤動平衡

（3）    多向動平衡（X,Y），節省時間

（4）    二維平面視圖

（5）    帶顏色指示的轉速通道

（6）    轉速超過預設值輸出報警

（7）    轉速信號可用于設置觸發

（8）    矢量極坐標圖顯示所有一階值

（9）    分象限增加配重

（10）  加速度、速度、應移記錄儀

（11）  時域測量

（12）  記錄儀中顯示加速度、速度、位移
