以下是絕緣電阻耐電壓試驗儀的正確使用步驟和注意事項,綜合多款設備操作指南整理:
一、接線準備
端口識別
L端(紅色線):連接高壓輸出端,夾至被試品高壓側或正極
E端(黑色線):接地端,夾至被試品外殼或負極
G端(綠色線):屏蔽端,僅在泄漏電流大或被試品帶屏蔽層時使用
被試品處理
變壓器/電機等設備需短接繞組(如高壓側ABC三相短接)
測試前確保設備完全放電,表面清潔無污垢
數字絕緣電阻測試儀操作指南,輕松掌握接線與設置技巧
絕緣電阻測試儀試驗實操!絕緣電阻測試儀怎么使用? 絕緣電阻測試儀使用方法,全程精細展示!
絕緣電阻測試儀使用介紹 絕緣電阻測試儀如此簡單就會用了!
使用絕緣電阻表的安全與操作技巧
二、參數設置
電壓選擇
根據標準選擇檔位(如250V/500V/1kV/5kV),家用電器常用500V,高壓設備需5kV以上
通過旋鈕或VSEL鍵調節電壓,部分設備支持微調旋鈕校準
測試模式?
絕緣電阻(Rx)?:直接測量阻值,默認15秒讀數
吸收比(R60/R15)?:60秒與15秒阻值比,判斷受潮情況(>1.3合格)
極化指數(R600/R60)?:10分鐘與1分鐘阻值比,評估絕緣老化
三、測試流程
啟動測試后,儀器自動升壓并顯示實時阻值,需等待數值穩定(通常1-10分鐘)
測試結束按停止鍵,設備自動泄壓放電(放電完成指示燈熄滅)
通過記錄查詢功能查看歷史數據,部分設備支持?jǐn)?shù)據導出
四、安全規范
必須兩人操作高壓設備,保持安全距離
禁止雷電天氣測量,容性設備需充分放電
使用放電棒對高壓側放電時,先接阻放接口再緩慢靠近
常見問題
數值波動:檢查測試線是否纏繞(應分開布置)
異常低壓:確認被試品是否完全放電或存在短路
極化指數無效:需持續測試10分鐘以上

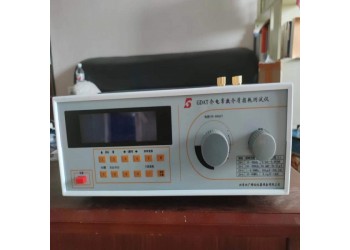

高頻介電常數介質損耗測試儀
核心技術參數與功能特點,綜合自多款主流設備信息:
一、核心功能
介電參數測量
支持介電常數(ε)和介質損耗角正切值(tanδ)的精確測定,測試頻率覆蓋1kHz~110MHz,部分型號擴展至1MHz高頻段。
采用數字Q表技術,分辨率達0.1pF(電容)和0.1Q(品質因數),誤差≤±1%。
安全防護設計
具備開蓋斷電、電極短路保護功能,符合GB/T 5654-2007標準的三電極結構,消除雜散電容干擾。
二、關鍵技術指標
項目參數范圍/性能備注
測試頻率 1kHz~110MHz(可定制1MHz專用機型) 數字合成,精度0.05%
電容測量 1~450pF(分辨率0.1pF) 誤差±1pF或±1%?13
溫度控制 中頻感應加熱,PID算法控溫(±0.1℃) 適用-120℃~1200℃擴展
數據存儲 100組測試數據自動保存 支持PDF/Excel導出
三、典型應用場景
材料研發:優化聚合物涂層配方,分析溫度/濕度老化對介電性能的影響?56。
電子工業:評估絕緣材料(如聚丙烯薄膜)的tanδ值(要求<0.005)?25。
高頻通信:測試微波基板材料的ε值(3.3~6.6范圍)以適配射頻信號傳輸?5。
四、選型建議
高頻需求:優先選擇1MHz以上機型(如聚合物1MHZ介電常數測試儀)?2。
極端環境:需搭配溫控模塊(如GDAT-A型的-120℃~1200℃擴展)?4。
自動化操作:推薦帶彩色觸摸屏和DSP處理技術的型號(如GDAT-A)?
關于高頻介電常數介質損耗測試儀的技術性綜述文章框架及核心內容,適用于工程師、研究人員或技術決策者參考:
高頻介電常數介質損耗測試儀:原理、技術與應用前沿
文摘
高頻介電性能(介電常數(varepsilon_r)和損耗角正切(tan delta))是材料在射頻(RF)、微波及毫米波領域的關鍵參數。本文系統解析高頻介電測試儀的技術原理、主流測量方法、系統組成、校準挑戰及前沿發展趨勢,為材料研發與工程應用提供技術依據。
一、測量原理與核心參數
1.介電常數((varepsilon_r))
表征材料存儲電場能量的能力:(varepsilon_r=varepsilon j varepsilon)
實部(varepsilon'):極化能力;虛部(varepsilon''):能量損耗
2.介質損耗角正切((tan delta))
定義:(tan delta=varepsilon/varepsilon'),損耗越低(tan delta)越小
直接決定器件Q值:(Q approx 1/tan delta)
二、主流測量技術方法
1.傳輸/反射法(頻域法)
原理:通過矢量網絡分析儀(VNA)測量材料對入射電磁波的S參數((S_{11},S_{21})),反演(varepsilon_r)和(tan delta)
適用頻段:1 MHz–110GHz(覆蓋5G/6G毫米波)
常用夾具:
同軸空氣線(適用于粉末/液體):ASTM D5568
波導夾具(毫米波頻段):精度高,需精密機加工
微帶線/共面波導(CPW)夾具:兼容集成電路基板測試
算法:Nicolson Ross Weir(NRW)、迭代優化算法
2.諧振法
原理:利用介質諧振器或腔體,通過諧振頻率(f_0)和品質因數(Q)計算參數
(varepsilon_r propto(f_text{airf_0)^2),(tan delta propto 1/Q)
優勢:超高精度(tan delta)低至(10^6,適合低損耗材料
類型:
圓柱腔法(TE(_{01 delta})模):IEC 61189 2
開式諧振腔:非接觸測量,適合薄膜/柔性材料
三、測試系統核心組件
|模塊|技術要求|
|信號源|寬頻帶(DC~110 GHz)、高相位穩定性|
|矢量網絡分析儀|動態范圍>130 dB,時域門功能抑制雜散反射|
|測試夾具|阻抗匹配(50Ω)、低駐波比(VSWR<1.2)|
|校準標準件|SOLT(短路開路負載直通)、TRL(直通反射線)|
|軟件算法|材料參數反演、去嵌入(De embedding)、誤差修正|
四、技術挑戰與解決方案
1.校準精度問題
挑戰:夾具界面反射、電纜相位漂移、高階模耦合
方案:
TRL校準:消除夾具系統誤差(黃金標準)
時域門(TDR):分離夾具與樣品的反射信號
2.高頻邊緣場效應
挑戰:>30 GHz時,電磁場在樣品邊緣衍射導致誤差
方案:
樣品尺寸>5倍波長((lambda))
采用模式匹配法修正邊緣場
3.薄膜/非均勻材料測試
方案:
開式諧振腔:分辨率達納米級薄膜
太赫茲時域光譜(THz TDS):擴展至0.1~4 THz頻段
五、前沿技術趨勢
1.多物理場聯測系統
同步測量介電性能+導熱系數(如5G基站材料)
2.人工智能輔助優化
深度學習反演算法:提升NRW法在強損耗材料中的精度
3.片上測量(On Wafer)
探針臺集成:直接測試晶圓級材料(180 GHz以上)
4.高溫/低溫原位測試
拓展至196°C(液氮)~500°C(航空航天熱工況)
六、標準與規范
國際標準:
IEEE 1528(天線罩材料)
IPC TM 650 2.5.5.5(PCB高頻測試)
IEC 60250(液體電介質)
中國國標:GB/T 1409 2006(固體絕緣材料)
七、選型指南
|需求場景|推薦技術方案
|毫米波材料(>30 GHz)|波導夾具+VNA(110 GHz)+TRL校準
|超低損耗陶瓷((tan delta<10^{4}))|圓柱諧振腔法
|柔性薄膜/生物材料
