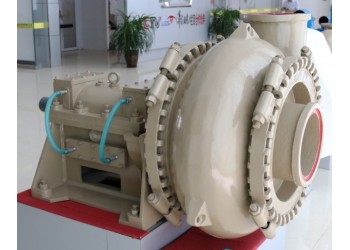

ZF系列外型部位功能介紹

ZF系列抽砂泵軸封采用盤根填料清水密封，其零部件名稱及功能如下；

1、清水密封注水管，--------要求清水注入壓力應大于泵實際工作壓力的1公斤以上，使填料箱（盤根室）與葉輪之間形成一高壓清水區，起到清水密封作用。

2、填料箱--------又稱盤根室，室內先裝填料環（又稱注水環），后裝盤根數圈。

3、對開填料壓蓋--------裝于軸套外部與填料箱入口處，用兩條螺栓通過填料壓蓋將盤根壓縮到合適的位置。

4、軸套--------采用高鉻合金抗磨材料制做，安裝于泵軸外部與填料箱內部，使軸套外部與盤根產生磨擦，通過清水密封而提高軸套使用壽命。

5、拆卸環---------該部件由三部分組成，安裝于擋水盤與軸套之間，拆泵時需將此部件上三個內六方螺栓去掉，然后用鏟和錘子將該部件的三部分全部打掉后，方可拆卸葉輪，在安裝時使其回復原狀即可。

6、擋水盤---------裝于前軸承壓蓋與拆卸環之間，其外園與軸承壓蓋形成迷宮形結合，起到阻擋從填料箱溢出的漿體進入軸承室內。

7、加油孔---------往軸承室內加注潤滑油的孔。

8、油位視窗----------在確認泵座保持水平狀態下，將油位加之視窗中線以上20mm以內，否則托架兩端軸承壓蓋處將出現漏油現象。

9、冷卻管----------托架油室采用冷卻降溫功能，對軸承室外部及托架油室內部進行冷水降溫，延長軸承使用壽命。
