皮帶輸送機置于格柵除污機或污泥脫水機后,用于輸送柵渣和泥餅。
1．設備名稱與數量 DS型皮帶輸送機運行效果
| 設備型號 | 設備名稱 | 數量 | 單位 | 安裝位置 |
| DS500×15 | 皮帶輸送機 | 1 | 臺 | |
| DS500×6-30° | 皮帶輸送機 | 1 | 臺 | |
| DS600×18 | 皮帶輸送機 | 1 | 臺 | |
| DS600×9-26° | 皮帶輸送機 | 1 | 臺 |

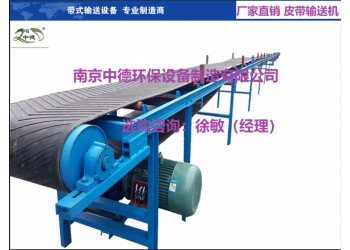

裝配完整的皮帶輸送機
驅動裝置
輸送帶
張緊輪
槽型托棍、回程托棍、導向棍
機架
兩側擋板、掃清器
所有連接附件、地腳螺栓
其它
3．技術參數 DS型皮帶輸送機運行效果
| 項目 | 特性 | |||
| 設備型號 | DS500×15 | DS500×6 | DS600×18 | DS600×9 |
| 輸送渣量 | 4m3/h | 3m3/h | 5 m3/h | m3/h |
| 皮帶寬 | 500mm | 500mm | 600mm | 600Mm |
| 輸送距離 | 15m | 6m | 18m | 9m |
| 輸送速度 | 1m/s | 1m/s | 1m/s | 1m/s |
| 皮帶輸送機高度 | 毫米 | 毫米 | mm | mm |
| 安裝角度 | 0° | 30° | 0° | 26° |
| 安裝場所 | 粗格柵后 | 粗格柵后 | ||
| 工作制 | 間歇運行 | 間歇運行 | ||
| 電源 | 380V，3相，50Hz | 380V，3相，50Hz | ||
| 控制要求 | 滿足現場手動、自動控制 | |||
皮帶輸送機的設計、制造和安裝保證滿足現場使用要求,有高度的工作可靠性,盡可能少的維修工作量。
皮帶輸送機的結構形式為皮帶輸送，其結構設計保證物料流通，并帶有托水盆，無滲漏。
驅動裝置所有面的密封處無滲漏。
驅動裝置具有過載保護功能，應能滿足24小時連續運行。電機防護等級為IP55，絕緣等級為F。
驅動裝置設有防護罩，其結構形式便于維修檢查，并能滿足室外安裝的要求。
皮帶輸送機與格柵除污機聯動，現場設有手動控制開關。
5．主要零部件材料
| 部件 | 材料 |
| 皮帶 | 防酸防堿環形膠帶 |
| 電動滾筒 | YWD型油浸式 |
| 兩側擋板 | 碳鋼防腐 |
| 所有連接附件、地腳螺栓 | 不銹鋼 |
| 機架 | 碳鋼防腐 |
賣方應根據買方提出的使用條件,所接觸的介質等情況對設備采取有效的噴涂措施。設備在噴涂之前,表面的鐵銹、油脂等臟物清除干凈。處理級別為Sa21/2。所有鋼結構進行噴鋅處理。
7．設備檢驗
每臺設備須經檢查試驗合格，并附有產品合格證和使用維護說明書方可出廠。在全部設備安裝完畢，我方進行現場測試，測試內容及測試結果滿足標書的各項技術要求，并得到買方工程師的認可。
