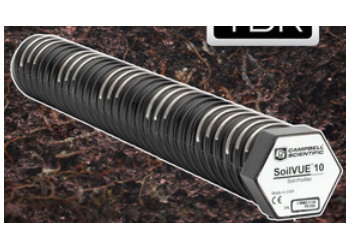

SOILVUE?10傳感器由6個或9個內置在螺紋管中的TDR傳感器組成，整體螺紋設計。螺紋管中內置的獨立傳感器改善傳感器與土壤的接觸，以減少空氣間隙的誤差。TDR電路產生用于螺旋波導的短上升時間電磁脈沖。利用外加脈沖經過的雙向行程時間來計算周圍介質的介電常數，并用混合模型確定體積含水量。
SOILVUE?10傳感器可以安裝在一個5cm(2英寸)的孔內。安裝傳感器不需要挖掘機械或定制工具。電纜帶有IP67防水連接器，是可從傳感器拆下，以便于現場更換。
特點
l測量VWC、介電常數、EC（電導率）和溫度，6個深度或9個深度
l使用SDI-12 1.4數字輸出，
l兼容Campbell采集器。
技術參數
|
SOILVUE10 土壤多參數 |
技術參數 |
|
常規參數 |
|
|
測量參數 |
土壤體積含水量；介電常數；土壤電導率；土壤溫度 |
|
直徑 |
5.2cm（不含螺紋）；5.8cm（包含螺紋） |
|
長度 |
0.55m（6個深度）/1.05m（9個深度） |
|
重量 |
1.9Kg（6個深度）/3.6Kg（9個深度） |
|
測量深度 |
0.5m（5，10，20，30，40，50cm） 1m （5，10，20，30，40，50，60，75，100cm） |
|
功耗 |
12VDC，測量：64mA；睡眠：2.5mA |
|
介電常數 |
|
|
測量范圍 |
1~80 |
|
測量精度 |
±1（4~42） |
|
土壤體積含水量 |
|
|
測量范圍 |
0~100% |
|
測量精度 |
±1.5%（典型土壤） |
|
土壤電導率 |
|
|
測量范圍 |
0~10dS/m |
|
測量精度 |
±2%（0~2.5dS/m）；±5%（全范圍） |
|
土壤溫度 |
|
|
測量范圍 |
-30℃~40℃ |
|
測量精度 |
±0.15℃ |
產地：美國
