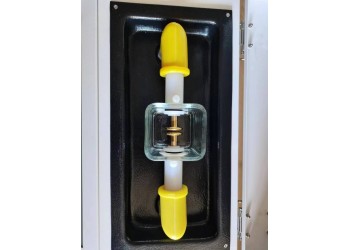

絕緣油電壓擊穿測試儀功能特點：
單杯一體式結構設計，便于操作和攜帶；
設備自動化程度高，可自動完成靜放、升壓、擊穿、攪拌、降壓及打印存儲等功能；
采用德國michael riedel高端諧振式升壓變壓器，高壓端采樣方式，體積小，重量輕，數值精準度高；
內置進口德國陽光電池，便于現場使用；
采用奧地利保爾測試油杯，符合IEC156標準;
內置標準程序 GB/T507/IEC156/DL429-9/ASTM-D-877/ASTM-1816/VDE0370/自定義程序；
自帶24次快速擊穿清洗功能；
采用彩色觸摸屏和按鍵雙重操作模式，雙重保護不影響使用；
設有溫度傳感裝置，隨時監控油樣油溫情況；
程序設有自動校準功能，可對設備數值進行校準；
輸出電壓： 0～100kV（可設定） 油樣溫度檢測范圍：0-99℃
電壓畸變率 ＜2% 溫度分辨率：0.1℃
電壓上升率 0.5/1.0/2.0/3.0/5.0/10kV/S
升壓器容量 1.5 kVA 電壓分辨率：0.01kV
測量精度 1% 功率：≤100w
打壓次數 1-6次可選 攪拌時間：0-∝
靜放時間 0-15min可選 擊穿切斷電流：4mA
間隔時間 0-10min可選 擊穿切斷時間： 不大于1ms
電源電壓 100-260VAC 語言選擇：中文/英文/俄文、法文
電源頻率 50 /60 Hz 2%
技術指標：輸出電壓： 0～100kV（可設定） 油樣溫度檢測范圍：0-99℃
電壓畸變率 ＜2% 溫度分辨率：0.1℃
電壓上升率 0.5/1.0/2.0/3.0/5.0/10kV/S
升壓器容量 1.5 kVA 電壓分辨率：0.01kV
測量精度 1% 功率：≤100w
打壓次數 1-6次可選 攪拌時間：0-∝
靜放時間 0-15min可選 擊穿切斷電流：4mA
間隔時間 0-10min可選 擊穿切斷時間： 不大于1ms
電源電壓 100-260VAC 語言選擇：中文/英文/俄文、法文
電源頻率 50 /60 Hz 2%
全自動絕緣油介電強度測試儀（三杯）
本儀器為三杯一體式設計； 液晶顯示屏，中文菜單人機對話方便，具有溫度、濕度測量以及時鐘顯示功能；
操作簡單，自動完成升壓、保持、攪拌、靜置、計算、數據存儲及打印輸出等操作；
具有斷電存儲功能，可自動保存測試結果；
具有過壓、過流、限位及接地報警功能，以保障操作人員的人身安全；
獨特的波形整定功能，消除諧波對準確測定的干擾；
采用CPU和PLC雙重控制，保障儀器工作穩定可靠；
具有儀器自校準功能，可以保證數據的準確性
高壓輸出端選用彈壓結構，保證油杯與高壓輸出端的緊密接觸；
程序設有GB/T507-1986/GB/T507-2002以及自定義程序可選，選擇性靈活；
具有232接口和藍牙功能，方便與電腦傳輸數據
輸出電壓： 0～80 kV（0-100KV可設定）
電壓畸變率 ＜1%
升壓速率 2.0～3.5 kV/s（Δ = 0.5 kV/s）
升壓器容量 1.5 kVA
測量精度 ±（2%+2字）
電源電壓 AC 220 V 10%
電源頻率 50 Hz 2%
功 率 200 w
適用溫度 0～45℃
適用濕度 ＜85 % RH
寬×高×縱深 410×390×375 (mm)
凈 重 ～ 32 kg
依據國家標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。
儀器采用大容量單片機控制，工作穩定可靠；
儀器內設寬范圍看門狗電路杜絕了死機現象；
多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；
儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；
儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；
儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好
便攜式結構，易于移動，戶內外使用均很方便。
技術指標升壓器容量 1.5 kVA
升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選
輸出電壓 0～100 kV
電源畸變率 ＜1%
顯示方式 大屏幕液晶漢字顯示
電極間隙 標準2.5 mm
外形尺寸 760 mm×670 mm×770 mm
儀器重量 48kg
使用條件環境溫度 0～40℃
相對濕度 ≤85%
工作電源 AC 220V ± 10%
電源頻率 50 ± 5 Hz
功率消耗 ＜200 W
絕緣油電壓擊穿測試儀機箱及面板部件說明全自動絕緣油介電強度測試儀
1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；
6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓安全標志
液晶屏顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；
功能鍵選擇設置操作參數；
打印機打印單次及多次測試結果的平均值；
切換開關選擇不同升壓速率；
指示燈燈亮時表示相關操作步驟正在進行中；
油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；
溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；
地線柱可靠的地線連接柱；
電源插座良好插接AC 220V 50Hz電源線；
電源開關控制儀器電源通斷；
高壓標志提示高壓危險的三角標志。
操作步驟圖解插接電源線，打開電源開關，液晶屏顯示開機頁面；開機頁面按 設置 鍵進入下一級頁面；
選擇子頁面按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面。
GB1986子頁面按選擇鍵移動光標至停升電壓，按 + 或 - 鍵設置停升電壓 ，其默認值是100 kV，可選范圍10 kV～100 kV（增量Δ=10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面。
杯位選擇子頁面
按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。
如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。
按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟的相關內容。
按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁按 選擇 鍵移動光標—至年、月、日、時、分處，按 + 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；
按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義
自定義設置子頁面按 選擇 鍵移動光標到相應的選項，再按 + 或 - 鍵可進行相關參數的設置。其中：
靜置時間 默認值15 min，范圍1～15 min（增量Δ= 1 min）；
間隔時間 默認值5 min，范圍1～10 min（增量Δ= 1 min）；
攪拌時間 默認值10 s， 范圍5～90 s（增量Δ= 5 s）；
停升電壓 默認值100 kV，范圍10～100 kV（增量Δ= 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓;
打壓次數 默認值為6次，可選范圍1～6次（增量Δ=1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；
杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。
對于該機型，每杯z多6次的平行測定擊穿電壓值等參數將自動存儲。測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。
注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示z近的三組數據。
在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。
注意事項使用本儀器前，一定要詳細閱讀本操作手冊；
儀器操作者應通曉電氣設備或分析儀器的一般使用常識；
本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；
油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；
電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；
儀器的維修和調試須由專業人員完成；
接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！
接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！
儀器在使用過程中，如發現異常應立即切斷電源！
簡易故障排除開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；
不升壓 檢查油杯箱蓋是否蓋好；
升壓正常但不擊穿 檢查設置是否限制了停升電壓；
擊穿后無顯示 檢查油杯內是否有污物；
打印不出紙 檢查打印機是否有紙；
更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：
按下打印機前蓋板上的圓形按鈕；
將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；
合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。
油杯清洗方法用潔凈的綢布反復擦拭電極表面和電極桿；
用標準規調整好電極間隙；
用無水乙醇清洗3～4次，然后用吹風機吹干。再用
測試油樣清洗2～3次即可；
攪拌槳清洗方法用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；
用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；
用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。
儀器成套性
設備 1臺
油杯 6套
電源線 1條
標準規 1支
保險管 2只（3A）
攪拌槳 7只
鑷子 1把
打印紙 1軸
操作手冊 1本
保修卡 1張
合格證 1張
絕緣油電壓擊穿測試儀
以下是絕緣油介電強度測試儀的詳細使用說明，綜合國家標準與主流機型操作規范整理：
一、?測試前準備?
?環境檢查?
環境溫度0~40℃，濕度≤85%RH，電源220V±10%/50Hz
儀器接地可靠，高壓艙門聯鎖功能正常
?油樣處理?
靜置油樣≥2小時消除氣泡，含水量需≤10ppm
取樣時避免污染，油溫與環境溫度一致
?電極維護?
檢查黃銅電極間隙（標準2.5mm±0.1mm），表面無氧化（可用600目砂紙打磨）
油杯用石油醚+無水乙醇清洗并烘干
二、?操作流程?
?開機設置?
通電后自檢，選擇測試標準（如GB/T 507或IEC 60156）
設置參數：升壓速率（2kV/s）、測試次數（6次）、靜置時間（5~10分鐘）
?油樣測試?
注入油樣至電極杯，確保完全浸沒電極且無氣泡
關閉艙門觸發安全開關，啟動自動測試
儀器依次完成：升壓→擊穿判斷→記錄數據→自動回零
?數據記錄?
剔除首次擊穿值，取后續5次平均值作為結果
支持液晶屏顯示、存儲（100組數據）及微型打印輸出
三、?安全注意事項?
?高壓防護?
測試中嚴禁打開艙門（聯鎖保護觸發后自動斷電）
操作時保持安全距離＞0.5m，避免觸碰電極
?設備維護?
定期校準：使用標準油樣驗證誤差（≤3%）
長期停用需用合格絕緣油浸泡電極杯防氧化
?故障處理?
?不升壓?：檢查保險絲（通常5A）、電源穩定性
?數據異常?：重新清潔油杯或更換油樣
四、?標準與擴展功能?
?執行標準?：GB/T 507-2002、IEC 60156（擊穿電壓定義與測試流程）
?高級機型功能?：三油杯并行測試、USB數據導出、恒溫油杯（選配）
