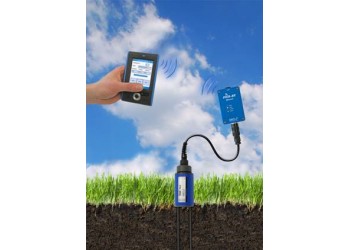

用途：PICO-BT便攜式土壤水分速測儀用于測量土壤表層的土壤水分、溫度，并可以顯示計算的土壤電導率數值。測量土壤表層深度有11厘米和16厘米兩種可選。
測量原理：基于TDR時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。測量時，金屬波導體被用來傳輸TDR信號，工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸?shù)讲▽?dǎo)體的末端后又反射回發射源。傳輸時間在10ps-2ns間。廠家發明了這種測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。
手持?jǐn)?shù)據管理器技術規格：
|
處理器 |
Intel PXA270 624Mhz |
|
操作系統 |
Microsoft Windows Mobile 5.0 |
|
顯示屏 |
3.5英寸，分辨率480×640，65536色，半透射TFT觸控屏幕，LED背光 |
|
內存 |
128MB閃存和64 MB內存 |
|
電池 |
1200mAh可充電鋰電池 |
|
尺寸 |
約121×76×17.5毫米 |
| 防水等級 | IP65 |
| 通訊 | USB1.1、藍牙、RS232、W-LAN（IEEE 802.11g）、WiFi |
藍牙通訊模塊技術規格：
| 功能 |
實現無線藍牙通訊，同時給探頭進行供電 |
|
藍牙通訊 |
Bluetooth 2.0協議，工作范圍：z遠10m |
|
工作溫度 |
-20℃~+70℃ |
|
供電 |
1000mAh Ni-MH電池（4x1.2V），充滿電后，支持大于1500次測量 |
|
適合的探頭 |
PICO64、PICO32、PICO-IPH |
土壤表層水分和溫度探頭技術規格：
|
探頭型號 |
TRIME-PICO32 |
TRIME-PICO64 |
|
供電 |
7~24V DC |
7~24V DC |
|
電量消耗 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
|
測量范圍 |
0~100%體積含水量 |
0~100%體積含水量 |
|
測量精度（0~6dS/m） |
±1%（0~40%），±2%（40~70%） |
±1%（0~40%），±2%（40~70%） |
|
測量精度（6~12dS/m） |
±2%（0~40%），±3%（40~70%） |
±2%（0~40%），±3%（40~70%） |
|
測量精度（12~50dS/m） |
—— |
—— |
|
重復性精度（0~6dS/m） |
±0.2% |
±0.2% |
|
重復性精度（6~12dS/m） |
±0.3% |
±0.3% |
|
重復性精度（12~50dS/m） |
—— |
—— |
|
溫度漂移 |
全量程的±0.3% |
全量程的±0.3% |
|
溫度測量范圍 |
-15℃~+50℃ |
-15℃~+50℃ |
|
溫度測量精度 |
±0.2℃ |
±0.2℃ |
|
測量體積 |
0.25L（110mm×Ф50mm） |
1.25L（160mm×Ф100mm） |
|
工作溫度范圍 |
-15℃~+50℃（可定制其他溫度量程） |
-15℃~+50℃（可定制其他溫度量程） |
|
探頭主體材質 |
密封防水PVC (IP68) |
密封防水PVC (IP68) |
|
探頭主體尺寸 |
155 x ?32mm |
155 x ?63mm |
|
探針長度 |
110mm |
160mm |
|
探針直徑 |
3.5mm |
6mm |
|
輸出接口 |
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
|
可選1（RS485或模擬輸出） |
1.5米電纜帶7針母口 |
1.5米電纜帶7針母口 |
|
可選2（IMP-BUS） |
5米電纜帶4針母口 |
5米電纜帶4針母口 |
|
可選3（裸線） |
5米裸線 |
5米裸線 |
|
校準數據 |
標準校準用于大多數標準土壤類型，可存儲z多15個用戶自定義校正曲線 |
標準校準用于大多數標準土壤類型，可存儲z多15個用戶自定義校正曲線 |
|
|
|
|
|
PICO64預打孔工具 |
PICO32預打孔工具 |
標定套件 |
|
|
||
|
土壤表層水分探頭延長桿 |
||
產地：德國
