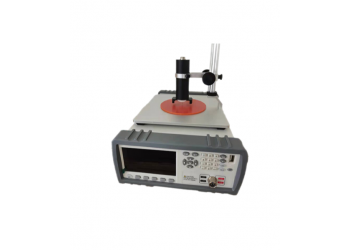

自動雙極板材料四探針低阻/接觸電阻測試儀概述：用于雙極板材料本體電阻率和雙極板與炭紙之間的接觸電阻的測量和分析.

通過PC軟件操作界面運行，四探針低阻測量和接觸電阻分析，自動生成報表，自動獲得壓力變化下電阻，電阻率和電導率的變化圖譜，樣品厚度測量，自動運算.統計分析.

參照標準：

GB/T 20042.6-2011質子交換膜燃料電池 第6部分：雙極板特性測試方法中四探針低阻測量和接觸電阻測試方法及要求；

參數資料

1.方塊電阻范圍：10-6～2×102Ω/□

2.電阻率范圍：10-7～2×103Ω-cm

3.測試電流范圍：0.1μA ，1μA，10μA，100?A，1mA，10mA，100 mA

4.電流精度：±0.1%讀數

5.電阻精度：≤0.3%

6.PC軟件界面：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、電阻率、壓強等.

7.測試方式: 四探針測量（體電阻率）和四端法（接觸電阻測量）

8.壓力范圍：0-1000kg（0-4MPa）.

9. 樣品形狀為正方形（鍍金電極為5cm×5cm)，面積為25cm2（其他規格定制）

10.工作電源: 輸入: AC 220V±10% ,50Hz  功 耗：<30W

11. 加壓方式：自動

12. 樣品度量程和精度：度測量范圍：0.001-10.001mm，測量分辨率0.001mm

13.溫濕度范圍：常溫-50度；濕度：20%-98%

14.恒壓時間：0-99.9S

15.標配標準件：a.標準校準電阻1個；b.標準度校準件1個

16. 工作電源：220±10% 50HZ/60HZ

17.標配外選購：

1）電腦和打印機依據客戶要求配置；

2）計量證書1份

垂直方向電阻率測試儀主要用于膜燃料電池炭紙電池炭紙、雙極板、全釩液流電池電極、鐵-鉻液流電池用電極材料或其他材料的垂直電阻率、接觸電阻測量，以碳纖維作為原料生產的多孔性碳紙,，簡稱碳紙，具有透氣性與導電性。該機也叫碳紙垂直電阻率測試儀，雙極板接觸電阻測試儀。

垂直方向電阻率測試儀依據標準：

GB/T20042.7質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y(cè)試方法

GB/T20042.6質子交換膜燃料電池第6部分:雙極板特性測試方法

NB/T 42082-2016 全釩液流電池 電極測試方法

NB/T42007-2013全釩液流電池用雙極板測試方法

T/CEEIA 577—2022 鐵-鉻液流電池用電極材料技術要求及測試方法

GB/T24525-2009碳素材料電阻率測定方法 第4.3 碳制品電阻率的測定

垂直方向電阻率測試儀試驗原理：
樣品放置在兩塊電極之間，在電極兩側施加一定的壓強，測試過程中儀器通過自動記錄不同壓強下的電阻值。

垂直方向電阻率測試儀技術特點：

1、觸摸彩屏顯示器，實時顯示壓力、壓強、電阻等，全自動完成測試。

2、采用數字調速性能電機，驅動精密絲杠副，運行平穩。

3、采用美國CHCONTECH精度傳感器，測試精度。

4、標配微型打印機，隨時打印，可統計處理多次試驗結果，小值，平均值。

5、上、下壓板使用優質銅鍍金，導電性能好，誤差小。

6、大屏顯示試驗過程每增加0·01mpa，對應的電阻值，并保存在屏幕，一目了然。

7、實驗數據可保存，可按批號查詢實驗結果。

8、一機兩用，菜單可選擇碳紙垂直電阻率測試或者雙極板接觸電阻測試。

9、專業測控軟件，本機操控軟件具有國家版權局頒發的軟件著作權證書。

垂直方向電阻率測試儀技術參數：
測量范圍 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ
分辨力 ：0.1N
準確度 ：±0.5%

壓力傳感器：美國CHCONTECH

電阻分辨率：1μΩ   、0.001mΩ
試驗速度： (1-300) mm/min

樣品面積：4cm ?，20x20mm
外形尺寸 ：560×560×780mm
質量： 65kg
電源 ：220V, 50Hz

垂直方向電阻率測試儀基礎配置：

主機 、鍍金電極、低電阻測量?jī)x、合格證、說明書、保修卡、電源線。

雙極板電阻率測試儀是用于測量燃料電池雙極板本體電阻率及接觸電阻的專業設備，其核心功能和特性如下：

一、核心功能

?垂直方向電阻率測量（Z向）?
在兩電極間施加壓強，實時記錄不同壓力下的電阻值，適用于炭紙、雙極板等材料的垂直電阻測試。

?水平方向電阻率測量（四探針?lè)ǎ?
部分設備兼容水平方向電阻率測試，實現一機雙功能。

?接觸電阻測試（四端法）?
測量雙極板與炭紙間的接觸電阻，自動生成壓力-電阻變化圖譜36。

二、關鍵技術參數

?壓力范圍?：30–5000N（0.05–5.0MPa），精度±0.5%；

?電阻范圍?：1μΩ–20kΩ，分辨率0.001mΩ；

?加載系統?：伺服電機驅動精密絲杠，控制精度、無噪音；

?電極規格?：鍍金電極（直徑80–120mm），平行度<0.025mm。

三、應用場景

燃料電池炭紙、雙極板的質量控制；

全釩液流電池電極、鐵鉻液流電池材料電阻測試；

科研機構對導電材料連接性能的評估。

功能亮點

?自動化測試?：支持恒壓、梯度加壓模式，自動統計電阻變化率并計算百分比；

?數據管理?：10–14寸觸摸屏實時顯示壓力、電阻率、電導率等數據，可導出及打印；

?多標準兼容?：符合GB/T 20042.6-2011、GB/T 20042.7-2014等國家標準

雙極板電阻率測試儀是一種專業測量設備，主要用于燃料電池領域，通過施加特定壓力并采用四端子法（四端法）和四探針?lè)ǖ仍恚瑴y(cè)定雙極板材料的垂直方向電阻率、水平方向電阻率及接觸電阻。該儀器適用于炭紙、雙極板本體等導電材料的特性評估，通過自動記錄不同壓強下的電阻值變化，生成壓力-電阻圖譜，以滿足燃料電池質量控制及科研分析需求.

雙極板電阻率測試儀主要應用于以下領域，涵蓋燃料電池、液流電池及材料研發等場景：

一、燃料電池領域

?質子交換膜燃料電池（PEMFC）?

測量雙極板本體電阻率（Z向垂直電阻）及與炭紙接觸電阻，優化電池堆組裝壓力與導電性能。

評估炭紙?jiān)诓煌瑝毫ο碌碾娮枳兓?guī)律，提升氣體擴散層性能。

?固體氧化物燃料電池（SOFC）?

測試電極連接體材料的接觸電阻，確保溫環境下的長期穩定性。

二、液流電池領域

?全釩液流電池?

評估電極材料（如石墨氈）的電阻率及壓縮特性，優化電解液分布與電化學效率。

?鐵-鉻液流電池?

測定電極材料的接觸電阻與壓縮模量，滿足標準T/CEEIA577-2022要求。

三、材料研發與質量控制

?導電材料性能評估?

炭紙、石墨雙極板等材料的水平/垂直方向電阻率測試（四探針?lè)八亩朔ǎ?/span>

?產業化應用?

實驗室樣品驗證、產線全檢環節的質量控制，確保批量產品一致性。

科研機構對新型導電材料（如復合雙極板）連接性能的優化研究。

四、標準符合性測試

五、支持國標GB/T 20042.6-2011（雙極板特性）、GB/T 20042.7-2014（炭紙?zhí)匦裕┑热剂想姵睾诵臉?biāo)準28，以及液流電池電極材料相關規范。

六、?典型場景示例?：?質子交換膜燃料電池?：通過恒壓力測試模擬實際運行工況，精確控制炭紙電阻與氣體擴散平衡；?鐵-鉻液流電池?：一鍵式自動化測試電極材料的電阻率與壓縮模量

雙極板電阻率測試儀的測試方法與核心原理如下：

一、垂直方向電阻率測試（Z向）

?原理?：基于?四端法（Kelvin法）?，分離電流施加與電壓測量電極，消除導線及接觸電阻干擾，通過歐姆定律（R=V/IR=V/I）計算電阻值。
?操作流程?：

?樣品放置?：雙極板或炭紙置于兩平行鍍金電極間（直徑80–120mm，平行度<0.025mm）；

?梯度加壓?：伺服電機驅動絲杠，以0.05MPa為間隔逐步增加壓強（范圍0.05–5.0MPa）；

?實時測量?：低電阻測試儀自動記錄每級壓力下的電流（II）與電壓（VV），計算電阻值；

?終止條件?當電阻變化率≤5%時停止，判定為小電阻值1。

二、水平方向電阻率測試（板材本體）

?原理?：采用?四探針?lè)?，外側兩探針通入恒定電流（II），內側兩探針測量電勢差（VV），利用公式 ρ=2πsln?2?VIρ=ln22πs?IV 計算電阻率（ρρ），其中 ss 為探針間距。
?操作流程?：

?探針定位?：四根探針垂直接觸樣品表面，壓力恒定（10–50g）防止損傷；

?電流施加?：根據材料導電性調整電流（1mA–1A）；

?數據修正?：針對小尺寸或非規則樣品，需乘以幾何校正因子（如圓形樣品 C=1/[2ln?(2d/s)]C=1/[2ln(2d/s)]）。

三、接觸電阻測試（雙極板與擴散層間）

?原理?：結合?四端法?與?動態壓力掃描?，模擬電池堆實際工況，測量界面接觸電阻隨壓力的變化規律。
?操作流程?：

?疊層組裝?：雙極板與炭紙/鈦氈疊放，確保緊密接觸無間隙；

?恒流測試?：施加恒定電流（如10mA–1A），記錄電壓降；

?生成圖譜?：自動繪制壓力-電阻曲線，識別小接觸電阻點。

四、關鍵注意事項

?電極要求?：鍍金電極保證低接觸電阻，平行度誤差<0.025mm；

?環境控制?：測試溫度需標注（電阻率受溫度影響顯著）；

?標準符合性?：遵循GB/T 20042.6、NBT 42082等標準中的加壓間隔（0.05MPa）與終止條件；

?數據校準?：使用標準電阻校準儀器，接觸式測量需扣除系統本底電阻。?示例?：質子交換膜燃料電池雙極板測試中，梯度加壓至1.5MPa時電阻變化率趨穩，判定接觸電阻為8mΩ·cm?（壓力2.0MPa）

概述：用于雙極板材料本體電阻率和雙極板與炭紙之間的接觸電阻的測量和分析.

通過PC軟件操作界面運行，四探針低阻測量和接觸電阻分析，自動生成報表，自動獲得壓力變化下電阻，電阻率和電導率的變化圖譜，樣品厚度測量，自動運算.統計分析.

參照標準：

GB/T 20042.6-2011質子交換膜燃料電池 第6部分：雙極板特性測試方法中四探針低阻測量和接觸電阻測試方法及要求；

參數資料

1.方塊電阻范圍：10-6～2×102Ω/□

2.電阻率范圍：10-7～2×103Ω-cm

3.測試電流范圍：0.1μA ，1μA，10μA，100?A，1mA，10mA，100 mA

4.電流精度：±0.1%讀數

5.電阻精度：≤0.3%

6.PC軟件界面：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、電阻率、壓強等.

7.測試方式: 四探針測量（體電阻率）和四端法（接觸電阻測量）

8.壓力范圍：0-1000kg（0-4MPa）.

9. 樣品形狀為正方形（鍍金電極為5cm×5cm)，面積為25cm2（其他規格定制）

10.工作電源: 輸入: AC 220V±10% ,50Hz  功 耗：<30W

11. 加壓方式：自動

12. 樣品度量程和精度：度測量范圍：0.001-10.001mm，測量分辨率0.001mm

13.溫濕度范圍：常溫-50度；濕度：20%-98%

14.恒壓時間：0-99.9S

15.標配標準件：a.標準校準電阻1個；b.標準度校準件1個

16. 工作電源：220±10% 50HZ/60HZ

17.標配外選購：

1）電腦和打印機依據客戶要求配置；

2）計量證書1份

垂直方向電阻率測試儀主要用于膜燃料電池炭紙電池炭紙、雙極板、全釩液流電池電極、鐵-鉻液流電池用電極材料或其他材料的垂直電阻率、接觸電阻測量，以碳纖維作為原料生產的多孔性碳紙,，簡稱碳紙，具有透氣性與導電性。該機也叫碳紙垂直電阻率測試儀，雙極板接觸電阻測試儀。

垂直方向電阻率測試儀依據標準：

GB/T20042.7質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y(cè)試方法

GB/T20042.6質子交換膜燃料電池第6部分:雙極板特性測試方法

NB/T 42082-2016 全釩液流電池 電極測試方法

NB/T42007-2013全釩液流電池用雙極板測試方法

T/CEEIA 577—2022 鐵-鉻液流電池用電極材料技術要求及測試方法

GB/T24525-2009碳素材料電阻率測定方法 第4.3 碳制品電阻率的測定

垂直方向電阻率測試儀試驗原理：
樣品放置在兩塊電極之間，在電極兩側施加一定的壓強，測試過程中儀器通過自動記錄不同壓強下的電阻值。

垂直方向電阻率測試儀技術特點：

1、觸摸彩屏顯示器，實時顯示壓力、壓強、電阻等，全自動完成測試。

2、采用數字調速性能電機，驅動精密絲杠副，運行平穩。

3、采用美國CHCONTECH精度傳感器，測試精度。

4、標配微型打印機，隨時打印，可統計處理多次試驗結果，小值，平均值。

5、上、下壓板使用優質銅鍍金，導電性能好，誤差小。

6、大屏顯示試驗過程每增加0·01mpa，對應的電阻值，并保存在屏幕，一目了然。

7、實驗數據可保存，可按批號查詢實驗結果。

8、一機兩用，菜單可選擇碳紙垂直電阻率測試或者雙極板接觸電阻測試。

9、專業測控軟件，本機操控軟件具有國家版權局頒發的軟件著作權證書。

垂直方向電阻率測試儀技術參數：
測量范圍 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ
分辨力 ：0.1N
準確度 ：±0.5%

壓力傳感器：美國CHCONTECH

電阻分辨率：1μΩ   、0.001mΩ
試驗速度： (1-300) mm/min

樣品面積：4cm ?，20x20mm
外形尺寸 ：560×560×780mm
質量： 65kg
電源 ：220V, 50Hz

垂直方向電阻率測試儀基礎配置：

主機 、鍍金電極、低電阻測量?jī)x、合格證、說明書、保修卡、電源線。

雙極板電阻率測試儀是用于測量燃料電池雙極板本體電阻率及接觸電阻的專業設備，其核心功能和特性如下：

一、核心功能

?垂直方向電阻率測量（Z向）?
在兩電極間施加壓強，實時記錄不同壓力下的電阻值，適用于炭紙、雙極板等材料的垂直電阻測試。

?水平方向電阻率測量（四探針?lè)ǎ?
部分設備兼容水平方向電阻率測試，實現一機雙功能。

?接觸電阻測試（四端法）?
測量雙極板與炭紙間的接觸電阻，自動生成壓力-電阻變化圖譜36。

二、關鍵技術參數

?壓力范圍?：30–5000N（0.05–5.0MPa），精度±0.5%；

?電阻范圍?：1μΩ–20kΩ，分辨率0.001mΩ；

?加載系統?：伺服電機驅動精密絲杠，控制精度、無噪音；

?電極規格?：鍍金電極（直徑80–120mm），平行度<0.025mm。

三、應用場景

燃料電池炭紙、雙極板的質量控制；

全釩液流電池電極、鐵鉻液流電池材料電阻測試；

科研機構對導電材料連接性能的評估。

功能亮點

?自動化測試?：支持恒壓、梯度加壓模式，自動統計電阻變化率并計算百分比；

?數據管理?：10–14寸觸摸屏實時顯示壓力、電阻率、電導率等數據，可導出及打印；

?多標準兼容?：符合GB/T 20042.6-2011、GB/T 20042.7-2014等國家標準

雙極板電阻率測試儀是一種專業測量設備，主要用于燃料電池領域，通過施加特定壓力并采用四端子法（四端法）和四探針?lè)ǖ仍恚瑴y(cè)定雙極板材料的垂直方向電阻率、水平方向電阻率及接觸電阻。該儀器適用于炭紙、雙極板本體等導電材料的特性評估，通過自動記錄不同壓強下的電阻值變化，生成壓力-電阻圖譜，以滿足燃料電池質量控制及科研分析需求.

雙極板電阻率測試儀主要應用于以下領域，涵蓋燃料電池、液流電池及材料研發等場景：

一、燃料電池領域

?質子交換膜燃料電池（PEMFC）?

測量雙極板本體電阻率（Z向垂直電阻）及與炭紙接觸電阻，優化電池堆組裝壓力與導電性能。

評估炭紙?jiān)诓煌瑝毫ο碌碾娮枳兓?guī)律，提升氣體擴散層性能。

?固體氧化物燃料電池（SOFC）?

測試電極連接體材料的接觸電阻，確保溫環境下的長期穩定性。

二、液流電池領域

?全釩液流電池?

評估電極材料（如石墨氈）的電阻率及壓縮特性，優化電解液分布與電化學效率。

?鐵-鉻液流電池?

測定電極材料的接觸電阻與壓縮模量，滿足標準T/CEEIA577-2022要求。

三、材料研發與質量控制

?導電材料性能評估?

炭紙、石墨雙極板等材料的水平/垂直方向電阻率測試（四探針?lè)八亩朔ǎ?/span>

?產業化應用?

實驗室樣品驗證、產線全檢環節的質量控制，確保批量產品一致性。

科研機構對新型導電材料（如復合雙極板）連接性能的優化研究。

四、標準符合性測試

五、支持國標GB/T 20042.6-2011（雙極板特性）、GB/T 20042.7-2014（炭紙?zhí)匦裕┑热剂想姵睾诵臉?biāo)準28，以及液流電池電極材料相關規范。

六、?典型場景示例?：?質子交換膜燃料電池?：通過恒壓力測試模擬實際運行工況，精確控制炭紙電阻與氣體擴散平衡；?鐵-鉻液流電池?：一鍵式自動化測試電極材料的電阻率與壓縮模量

雙極板電阻率測試儀的測試方法與核心原理如下：

一、垂直方向電阻率測試（Z向）

?原理?：基于?四端法（Kelvin法）?，分離電流施加與電壓測量電極，消除導線及接觸電阻干擾，通過歐姆定律（R=V/IR=V/I）計算電阻值。
?操作流程?：

?樣品放置?：雙極板或炭紙置于兩平行鍍金電極間（直徑80–120mm，平行度<0.025mm）；

?梯度加壓?：伺服電機驅動絲杠，以0.05MPa為間隔逐步增加壓強（范圍0.05–5.0MPa）；

?實時測量?：低電阻測試儀自動記錄每級壓力下的電流（II）與電壓（VV），計算電阻值；

?終止條件?當電阻變化率≤5%時停止，判定為小電阻值1。

二、水平方向電阻率測試（板材本體）

?原理?：采用?四探針?lè)?，外側兩探針通入恒定電流（II），內側兩探針測量電勢差（VV），利用公式 ρ=2πsln?2?VIρ=ln22πs?IV 計算電阻率（ρρ），其中 ss 為探針間距。
?操作流程?：

?探針定位?：四根探針垂直接觸樣品表面，壓力恒定（10–50g）防止損傷；

?電流施加?：根據材料導電性調整電流（1mA–1A）；

?數據修正?：針對小尺寸或非規則樣品，需乘以幾何校正因子（如圓形樣品 C=1/[2ln?(2d/s)]C=1/[2ln(2d/s)]）。

三、接觸電阻測試（雙極板與擴散層間）

?原理?：結合?四端法?與?動態壓力掃描?，模擬電池堆實際工況，測量界面接觸電阻隨壓力的變化規律。
?操作流程?：

?疊層組裝?：雙極板與炭紙/鈦氈疊放，確保緊密接觸無間隙；

?恒流測試?：施加恒定電流（如10mA–1A），記錄電壓降；

?生成圖譜?：自動繪制壓力-電阻曲線，識別小接觸電阻點。

四、關鍵注意事項

?電極要求?：鍍金電極保證低接觸電阻，平行度誤差<0.025mm；

?環境控制?：測試溫度需標注（電阻率受溫度影響顯著）；

?標準符合性?：遵循GB/T 20042.6、NBT 42082等標準中的加壓間隔（0.05MPa）與終止條件；

?數據校準?：使用標準電阻校準儀器，接觸式測量需扣除系統本底電阻。?示例?：質子交換膜燃料電池雙極板測試中，梯度加壓至1.5MPa時電阻變化率趨穩，判定接觸電阻為8mΩ·cm?（壓力2.0MPa）
