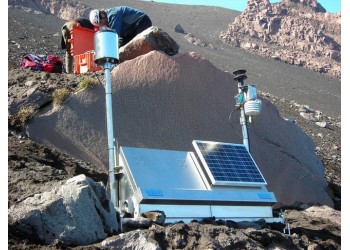

WEST土壤碳通量連續監測系統主要用于長期監測土壤碳通量（CO2和CH4）和H2S通量以及風速（超聲波式）、風向、降雨量、空氣溫濕度、大氣壓、土壤溫濕度等環境參數。廣泛適用于農業、森林、草地、沼澤、濕地等的土壤呼吸研究，生物氣（沼氣）散失，垃圾掩埋研究，火山和地?zé)嵫芯康取Ｔ撓到y(tǒng)能夠?qū)?span>土壤碳通量進行長期測量和短期測量，是世界上唯一一款同步進行CO2/CH4/H2S測量的儀器。WEST土壤碳通量長期測量系統是一個自動的站點，太陽能供電，每天可進行24次（默認）或者z大每天可進行96次測定，存儲的數據可以通過無線傳輸設備傳送到外的數據接收中心。

WEST土壤碳通量連續監測系統具備進行如下功能：

◎累積腔室方法測定二氧化碳通量

◎累積腔室方法測定H2S通量

◎累積腔室方法測定CH4通量

◎空氣溫度

◎土壤溫度

◎風速風向

◎空氣相對濕度

◎土壤水分含量

◎大氣壓力

◎采樣管線氣流

◎降雨

◎2.4 GHz或者900 MHz頻展可實現范圍內的數據傳輸

WEST土壤碳通量連續監測系統能也可進行如下測量：土壤熱通量、土壤氣體壓力梯度、溫度梯度，或者特殊參數、特殊的氣體通量、空氣或者土壤濃度。

1、WEST數據采集中心

微處理器控制整個系統的數據采集，數據存儲到 MMC/SD卡中。AD轉換板有8個模擬通道，4個用于站點內部，用于流量傳感器、CO2傳感器、氣壓計，另外一個可用；外部4個通道用于附加的傳感器（0-5V或者4-20 mA）。分辨率24位，精度16 位。根據用戶需要，可選32位分辨率（24位/16位精度）的額外輸入通道用于熱電偶、熱通量傳感器、差分電壓、PT100 溫度探針、電壓信號。附件包含泵、套包、管、連接線纜、IP 67的防腐蝕外殼，具備AISI316附件。耗能：待機時12 uA @ 12 V，數據傳送時100 mA @ 12 V，分析時1200 mA @ 12 V。

2、ACE呼吸室

鋁質，配備固定裝置，配備呼吸室移動的發動機，接近傳感器控制腔室開關，配備線纜和管，腔室面積700平方厘米

CO2通量測量范圍對應的精度：（該精度受CO2檢測器上限影響，僅供參考）

1-350 moles/m2/day ?10%

350-600 moles/m2/day ?25%

600-1500 moles/m2/day 25%

H2S 通量測量范圍對應的精度：

0.0025 - 0.05 moles/m2/day 25%

0.05 - 0.5 moles/m2/day 10%

3、傳感器參數

CO2傳感器（DRAGER Polytron IR CO2）

原理：非色散紅外（NDIR）

測量上限（注意是上限）：從2000 ppm至30％可選，由用戶指定

精度：3%（大于350ppm時）

信號噪音：讀數的1％（pk-pk）

供電：14-24 V DC典型300mA @ 24V

外殼防護等級IP63，防濺等級IP65

線性輸出范圍：4～20mA

工作溫度：-20～65℃

工作濕度：0～95％

H2S通量傳感器

原理：電化學

測量范圍：20ppm

精度：3%

工作溫度：-30～50℃

工作濕度：0～95％

CH4/碳?xì)浠衔飩鞲衅?

原理：紅外分光光度計

測量范圍：50000ppm

檢測限：60 ppm

分辨率：22 ppm

精度：5%

Soil-Box土壤盒

管理一個PT100土壤溫度探針和一個TDR土壤含水量探針，RS485連接到WEST數據采集中心

Air-Box空氣盒

管理一個超聲波風速風向計、一個雨量計、一個空氣溫濕度，RS485連接到WEST數據采集中心

PT100土壤溫度傳感器

線纜材質：PTFE

測量范圍：0 ~

精度：±

需要Soil-Box土壤盒

TDR土壤含水量傳感器

類型：TDR傳感器

測量范圍：5-50%

精度：3%

需要Soil-Box土壤盒

氣壓傳感器

具有溫度補償功能

測量范圍：600-1060 hPa

精度：0.5 hPa

供電：12 V DC典型4mA @ 12V DC

超聲波風速風向

原理：超聲波二維傳感器

測量范圍：0/sec；0-360°

精度：風速4%；風向3%

分辨率：風速/sec；風向1°

供電：9-30 V DC典型40mA @ 12V DC

需要Air-Box空氣盒

空氣溫濕度傳感器

熱電偶，具備防輻射罩

溫度測量范圍：-30，精度（5時）

相對濕度測量范圍：10-98 %，精度2%（10-90%時）

需要Air-Box空氣盒

氣體流量傳感器

傳感器用來測定泵入測量線的混合氣體的流量

測量范圍：0-1300 SCCM

精度：全量程的2%

雨量傳感器

精度：1%

分辨率：

需要Air-Box空氣盒

4、附件

太陽能供電系統

連續96小時無日照可以照常工作，在黑夜和日照低的階段，通過電池給系統供電。系統包含太陽能板（z高時43W）、配備固定裝置的防雷保護、充電控制器。

注：由于航空運輸條例，電池不能被運輸，所以需要用戶自己配備12 V, /h的蓄電池

外殼

保護整個站，IP 42 AISI316，支持meteo傳感器和太陽能板供電系統

SSTS數據傳輸系統

基于擴展頻譜原理，在2.4 GHZ (免費頻段) 或者900 MHz (美國免費頻段)下，傳輸范圍達到。

5、管理中心

管理中心需要配備一臺如下配置以上的電腦（需要用戶自己配置）：

CPU：Pentium 2000 / or Athlon 2000

內存：

硬盤： (剩余空間)

RS232口：9針或25針

網卡：

操作系統：Windows XP或Windows Vista PRO operating system英文版，其它語言版本不保證兼容。

數據接收和處理軟件

數據接收、處理、儲存，數據可被轉換為EXCEL格式，軟件可同時管理26個站。

產地：意大利
