真空隔離閘閥詳細介紹

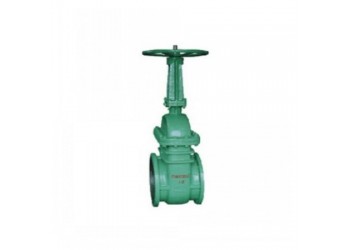

NKZ41H真空隔離閘閥的詳細資料：

上海意威閥門專業生產NKZ41H真空隔離閘閥,真空隔離閘閥,隔離真空閘閥,不銹鋼真空隔離閘閥，法蘭真空隔離閘閥

本系列真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該真空隔離閘閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
結構特點
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

真空隔離閘閥試驗壓力 公稱壓力
PN/MPa
Nominal
pressure 試驗壓力/MPa Seal test 殼體強度試驗
Shell strength 上密封試驗
Back seal test 密封試驗
Seat test 1.0 1.5 1.1 1.1 1.6 2.4 1.8 1.8 2.5 3.8 2.8 2.8 4.0 6.O 4.4 4.4 6.4 8.6 7.O 7.0 1O.O 15.O 11.O 11.O
真空隔離閘閥使用范圍
產品類型
Product type 適用介質
Applicable medium 適用溫度/℃
Applicable temperature NKZ41H
NKZ44H
NKZ944H-C型
NKZ941H 水、蒸汽、空氣
Water，Steam，Air ≤425 NKZ41H(Y)
NKZ44H(Y)-I型
NKZ944H(Y)-I型
NKZ941H(Y) 水、蒸汽、空氣
Water，Steam，Air ≤550
真空隔離閘閥主要零件材料
零件名稱
Part name 閥體、閥蓋
Body Bonnet 閥桿
Stem 閘板
Wedge gate 密封面
Sealing face 閥桿螺母
Yokenut 填料
Parking 緊固件
Fastener NKZ44H
NKZ41H-C型
NKZ944H-C型
NKZ941H WCB 2Crl3 25 H：合金鋼
H：alloy steel 鋁青銅
Albronze 膨脹復合石墨
Expanding
comDound
graphite 優質碳鋼
High-grade
carbon steel NKZ44
NKZ41Y-I型
NKZ944-I型
NKZ941 鉻鉬鋼
Cr.Mo steel 20CrlMo1VA
38CrMoAlA 鉻鉬鋼
Cr.Mo steel Y：硬質合金
Y：carbide alloy 鉻鉬鋼
