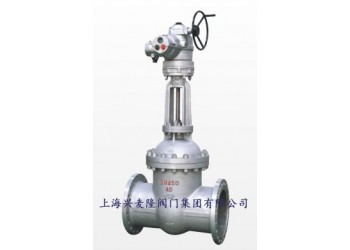

EGZ系列電動法蘭閘閥
產品概述
電動法蘭閘閥是一種做直線運動的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此閥門操作簡單，是一種z常見的啟閉閥，它利用閘板的上下工作來接通和關斷管道中的流體介質。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
產品特點
1. 流動阻力不大，密封面受介質的沖刷和侵蝕小（閘板開啟度高）。
2. 開啟時有力度，密封的性能較好，介質流向不受限制，不攏流，不降壓力。
3. 形體簡單明了，制作工藝性好，適用范圍大。
4. 閉閥所需力矩較小。
試驗壓力
|
公稱壓力 |
殼體 |
試驗壓力 |
上密封 |
|
|
密封(液) |
密封(氣) |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
產品執行標準
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
|
GB/T12234 |
GB/T12221 |
JB/T 79 GB/T9113 HG/T20592 |
GB/T 13927 JB/T9092 |
GB/T 12224 |
主要零件材料
|
閥體/閥蓋 |
閘板/閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
碳素鋼 |
優質碳鋼+硬質合金或不銹鋼 |
鉻不銹鋼 |
銅合金 |
石墨石棉盤根 |
可鍛鑄鐵 |
|
鉻鎳鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳不銹鋼 |
銅合金 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鎳鉬鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鉬不銹鋼 |
銅合金 |
烯石棉盤根 |
可鍛鑄鐵 |
|
鉻鉬鋼 |
合金鋼+硬質合金 |
鉻鉬鋼 |
銅合金 |
柔性石墨 |
可鍛鑄鐵 |
