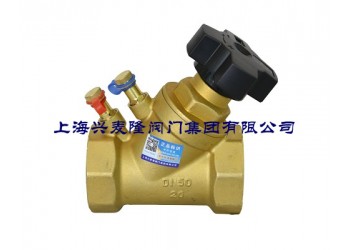

銅靜態平衡閥
功能及應用
BSSVP靜態平衡閥適用于空調、采暖及工藝水系統，對系統進行靜態水力平衡，并且可以通過靜態平衡閥的測量功能對系統進行故障診斷。
工作原理
BSSVP靜態平衡閥安裝在水系統的不同位置，通過手動設定閥門不同開度，改變管網阻力分布，調節循環水系統支路或末端之間的靜態水力平衡，保證不同支路或末端達到設計流量。
產品特點
1. 精確流量控制：
2. 數字手輪開度指示：
3. 開度鎖定簡單：
4. 具有關斷功能，通過手輪進行關斷：
5. 具有自密封壓力測量口。
技術參數
|
公稱通徑 |
DN15-DN50 |
|
承壓等級 |
PN16/PN25 |
|
工作溫度 |
-10～120℃ |
|
工作介質 |
空調冷熱水、乙二醇溶液 |
|
連接標準 |
G螺紋依據標準GB/T7 |
|
設計標準 |
GB/T28636-2012 |
零件材質
|
1 |
閥體 |
黃銅 |
|
2 |
閥芯 |
銅合金 |
|
3 |
閥座密封 |
PTFE |
|
4 |
閥蓋 |
黃銅 |
|
5 |
閥桿 |
銅合金 |
|
6 |
鎖定芯桿 |
銅合金 |
|
7 |
手輪 |
聚酰胺塑料 |
|
8 |
閥桿密封 |
EPDM O-型圈 |
|
9 |
測量嘴 |
黃銅 |
外形尺寸
|
口徑 |
L（mm） |
H（mm） |
D |
|
DN15 |
80 |
114 |
G1/2 |
|
DN20 |
84 |
116 |
G3/4 |
|
DN25 |
98 |
119 |
G1 |
|
DN32 |
110 |
136 |
G1-1/4 |
|
DN40 |
120 |
138 |
G1/2 |
|
DN50 |
150 |
148 |
G2 |
閥門kv值
|
圈數 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
0.5 |
0.86 |
0.90 |
1.51 |
1.92 |
2.49 |
3.58 |
|
1.0 |
1.50 |
1.55 |
2.28 |
3.44 |
4.43 |
6.28 |
|
1.5 |
2.08 |
2.14 |
3.02 |
5.42 |
7.08 |
9.36 |
|
2.0 |
2.27 |
2.66 |
3.67 |
7.28 |
9.41 |
12.29 |
|
2.5 |
2.64 |
3.43 |
4.47 |
9.28 |
12.30 |
15.89 |
|
3.0 |
2.92 |
3.96 |
5.72 |
12.20 |
16.36 |
21.59 |
|
3.5 |
3.31 |
4.53 |
7.04 |
15.11 |
19.90 |
28.00 |
|
4.0 |
3.61 |
4.96 |
7.87 |
17.25 |
23.98 |
33.61 |
|
4.5 |
3.88 |
5.71 |
8.89 |
19.45 |
27.51 |
38.78 |
