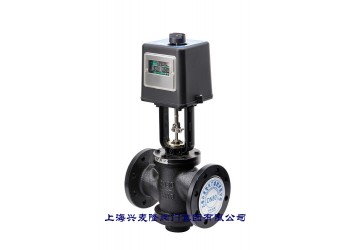

ET-DBVPD動態平衡電動調節閥

產品概述

   興麥隆閥門集團生產的動態平衡電動調節閥是動態平衡與電動調節一體化的產品。進行全面平衡水力系統，通過動態平衡電動調節閥調節末端設備（如空調箱）對的流量來調控目標區域的溫度，它使動態平衡系統壓力變化，使二臺或多臺末端設備間的流量調節不互相干擾，因此這種系統具有高效節能性，主要適用于暖通空調系統末端空調設備（如空調箱、新風機組、空氣處理機）的溫度控制，通過配置智能模塊控制裝置，可方便對各環路的流量、溫度進行自動控制，實現合理利用能量，節能降耗，智能化管理。應用此閥使末端設備只受標準控制信號的影響，而不受系統壓力波動的影響，使系統調節更穩定、更節能，特別適用于系統負荷變化較大的變流量系統中。

動態平衡電動調節閥在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化;

(1)、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2開度減少，閥芯壓力P2降低;當進口壓力P1降低時，(P1-P2)減小，這時電動閥閥芯向下運動，使P1、P2開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種閥的抗干擾能力強，具有動態平衡的功能;

(2)當直行程電動執行器接受控制信號使閥軸延A-B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。

產品優點

穩定：末端設備的流量變化不受系統壓力波動的影響，流量變化不相互干擾。

節能：較傳統的系統節能30-40％。

高效：大大地縮短了調試時間，系統運行具有高效率。

舒適：調控溫度精度更高，流量誤差少，比傳統變流量系統更舒適。

主要技術參數

控制類型	可逆的，遞增控制	比例式型正轉或反轉
電源電壓	AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ
電機形式	交流永磁同步可逆電機
作用力	4000N、1400N、1000N
控制信號	增量/浮點信號或0-10V或4-20mA
反饋信號	增量/浮點信號或0-10V或4-20mA
功率消耗	16VA
運行速度	4.2/mm
控制板	4000N可數顯輸入輸出以及反饋數值情況，（千分比）(1000-1400N無數顯)
z大行程	45mm
凈重	4000N 4kg、1400N 1.5kg、1000N 1kg
防護等級	IP54
儲存溫度	-20℃～60℃

主要零部件材料



零件名稱	材質
閥體	QT450、WCB、304
閥桿	304
閥套	304
閥芯	黃銅、304、QT450
閥瓣	304
