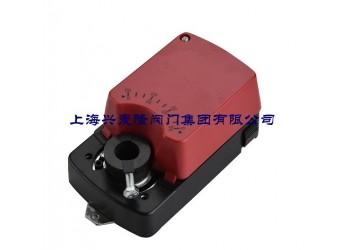

TM系列風門驅動器

產品概述

TM系列風門驅動器采用雙向控制，可提供4~32N.m扭矩，直接安裝于風門，通風百葉窗等裝置上，實現開關，比例式0~10VDC或4~20mA信號控制，并提供0~10VDC的位置反饋信號。廣泛應用于通風，空調等樓宇自控的風路系統中。

驅動器選用雙向磁滯同步電機，具有過載保護功能無需限位開關，運行至終點，電機離合，驅動器自行停止，并帶有可調較高精度的機械限位。可選用帶輔助開關、位置反饋開關。



手動功能

通過驅動器側方黑色按鈕進行手動操作，向下?lián)軇?dòng)驅動器上的手動撥鈕，驅動器脫離齒輪傳動裝置。按住手動撥鈕不放時，就可以對風門進行手動操作。請勿帶電操作。



安裝簡便

4~6N.m驅動器為方軸安裝，與方型風門軸連接固定，風門門軸尺寸為圓軸z小6-16mm；或方軸z小8mm-z大12mm。8~32N.m驅動器通過萬能夾持器固定在風門門軸上可根據客戶需要提供多種特殊的執行器本體固定支架)。建議范圍：圓軸z小10-20mm；或方軸z小10mm-z大16mm。



開關方向設置

改變執行器旋轉方向

換向開關方向設置:

轉向1隨信號增大，執行器逆時針旋轉

轉向0隨信號增大，執行器順時針旋轉

注：出廠設置為轉向0隨信號增大，執行器順時針旋轉
