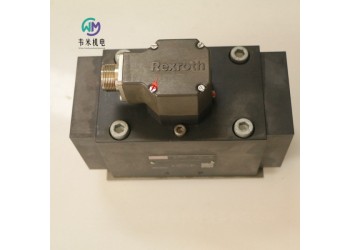

力士樂伺服閥4WS2EM16-25/150B12ET315K8DM，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R901066145 4WS2EM10-52/75B11ET315K8DV
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償?shù)目刂崎y芯
中心固定的控制閥套，因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。控制閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變?yōu)榱恪?br /> 因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意：更改零電位可能導致系統損壞，故只能由的人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900931560 4WS2EM16-25/150B12ET315K8DM

力士樂REXROTH用于高頻響閥的閥放大器
0811405061 VT-VRRA1-537-2X/V0
0811405060 VT-VRRA1-527-20/V0
0811405069 VT-VRRA1-527-20/V0/KV-AGC
組件系列 2X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRPH 10…L-2X
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 或 b14 或 z28 須單獨通向中心接地（零點）。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
組件系列 2X
模擬，歐洲板卡格式
適用閥：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別


力士樂REXROTH電氣放大器
類型
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405062 VT-VRPA1-537-20/V0
0811405064 VT-VRPA1-527-20/V0/PO-IS
特點
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能
放大器板卡只有在斷電后才能進行插拔。
與天線，無線電設備系統的距離必須足夠（> 1 m）。
切勿在電源電纜附近鋪設線圈和信號線。
我們推薦使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至控制柜，長度越短越好。
不能將閥線圈連接至自震蕩二極管或其它保護電路。


力士樂REXROTH電氣放大器
放大器類型 VT-VRPA1-527-2X/V0/RTS-2STV
材料編號0811405073
放大器類型 VT-VRPA1-527-20/V0/2/2V
材料編號0811405076
R900779644 VT-MRPA1-100-11/V0/0
R901080965 VT-MRPA1-150-11/V0/0
用于帶電氣位置反饋和正遮蓋的先導式方向控制閥
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
開放式板卡插槽 VT 3002-1-2X/32F
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能

力士樂REXROTH比例壓力閥、比例流量閥和調節閥的閥放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位和靈敏度
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 將被橋接。
如果供電設備 < 1 m 遠，直接接到 DIN 連接器。
如果距離 > 1 m，則將控制零位單獨接地。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRP 10
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節斜坡時間、靈敏度和零電位
實際值電纜的電纜斷裂識別



力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
組件系列 1X
模擬，模塊化設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特點
適用于控制不帶電氣反饋的直動式比例閥
設計：用于卡在承載軌上的模塊
控制值電壓 0...+10 V 的差動輸入
斜坡函數發生器上斜坡和下斜坡可以單獨設置
零位電位計
脈沖調制輸出級
LED 顯示：
電源電壓
準備就緒
斜坡"關"
可拆卸電氣接線排




力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405145 VT-SSPA1-525-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
R901024331 VT-SSPA1-5-11/V0/0-24
組件系列 2X
模擬，連接器設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差動輸入
可調節斜坡時間、靈敏度、零電位和顫振頻率
24 V 工作電壓
放大器用于控制不帶電氣位置控制的比例閥。
它直接連到閥門的線圈插頭。控制側（UB，控制值）上的連接電纜通過電纜束線圈引導和連接。
LED 發出可用電源電壓的信號。視放大器類型而定，將控制值預設為電壓 0...10 V 或電流 4...20 mA。
控制值可以通過閥零位電位計和靈敏度電位計進行調節。如果是電壓規格，可用差分輸入。
此外，控制值可以通過斜坡引導。
為適應特殊的應用場合，顫振電流振幅電位計采用了多變的設計。
交付時，顫振電流振幅電位計已設置為佳值，以便只有在上述特殊情況下才有必要進行另一次調節。


力士樂REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于歐洲格式下歐式電子板卡的簡易安裝和布線，比如在電氣柜中
可用螺絲固定或固定在禮帽式導軌上
可以使用附加適配器安裝在禮帽式導軌的垂直位置（包括在交付范圍內）
穩態基礎
用控制桿進行卡鎖和彈出
通過螺釘端子進行連接
