力士樂伺服電機MKD041B-144-KP1-KN，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！
力士樂REXROTH伺服電機
力士樂MKD
同步電機
產品介紹
與力士樂的數字智能驅動控制器相結合，數字MKD交流電機為以下應用領域提供了具有廣泛功能的經濟高效的自動化系統：
機床
印刷和造紙行業
搬運和自動化
包裝機和食品
食品工業（選定的電機類型樣式為“非涂漆”）。
MKD電機具有以下優點：
操作可靠性高
免維護操作（由于軸承的無刷設計和整個使用壽命內使用潤滑脂潤滑）
在不利的環境條件下使用是可能的（由于IP 65防護等級的封閉電機設計
過載保護（由于電機溫度監測）
高性能數據
高動態性（由于扭矩與慣性質量的良好比例）
高過載能力（由于定子繞組到電機外殼外壁的散熱效果良好）
可在寬速度范圍內使用的峰值扭矩（由于電子換向）
可在高重復頻率下連續啟動-停止操作（由于電氣換向）
易于連接到機器上（由于法蘭符合DIN42948）
所需的任何安裝位置
小齒輪和皮帶輪的直接懸置安裝（由于軸承設計用于高徑向負載）
易于布線（由于有多種設計的電纜組）
簡單快速的啟動（由于電機編碼器單元中的數據存儲器）
MKD電機是具有電子換向功能的永磁電機。
特殊的磁體材料允許電機設計成具有低慣性質量。
德國力士樂REXROTH伺服電機訂貨號和型號：
R911260465 MKD041B-144-KG1-KN
R911262307 MKD041B-144-KP1-KN
R911261682 MKD071B-061-GP1-KN
R911261989 MKD071B-061-KP1-KN
R911263529 MKD090B-047-GP0-KN
力士樂REXROTH伺服電機
R911388746 MS2N05-B0BNN-BSDK0-NNNNN
同步電機MS2N尺寸05，自冷
更大的扭矩、更高的速度、實用的單電纜連接和廣泛的選擇組合：力士樂的新一代MS2N電機將高動力、緊湊的尺寸和的能效結合在一起。可提供具有調節功能的低慣量和中等慣量轉子。MS2N電機是工業4.0環境中智能解決方案的數據源。
新一代MS2N有50多種類型，扭矩可達360牛米
0.8至214 Nm的連續扭矩
產品特性
扭矩[Nm] 11.5
怠速扭矩（內部/外部冷卻）100k[Nm] 4.45
轉速[rpm] 6000
發動機類型（帶/不帶制動器） 不帶抱閘
法蘭尺寸[mm] 98
冷卻類型 自冷卻
波動 帶軸封的通道彈簧
波長[mm] 40
軸直徑[mm] 19
定心軸環[mm] 95
螺栓圓[mm] 115
安裝孔 M8
保護等級 IP65
怠速扭矩（內部冷卻）60k[Nm] 3.75
轉子慣性 低慣性
轉子慣性（帶制動器）值[kg/m?] 0
轉子慣性（無制動器）值[kg/m?] 0.00017
重量[kg] 8.2
力士樂REXROTH伺服電機
R911389548 MS2N05-B0BTN-BSDK0-NNNNN
同步電機MS2N尺寸05，自冷
更大的扭矩、更高的速度、實用的單電纜連接和廣泛的選擇組合：力士樂的新一代MS2N電機將高動力、緊湊的尺寸和的能效結合在一起?？商峁┚哂姓{節功能的低慣量和中等慣量轉子。MS2N電機是工業4.0環境中智能解決方案的數據源。
新一代MS2N有50多種類型，扭矩可達360牛米
0.8至214 Nm的連續扭矩
產品特性
扭矩[Nm] 11.5
怠速扭矩（內部/外部冷卻）100k[Nm] 4.45
轉速[rpm] 6000
發動機類型（帶/不帶制動器） 不帶抱閘
法蘭尺寸[mm] 98
冷卻類型 自冷卻
波動 帶軸封的通道彈簧
波長[mm] 40
軸直徑[mm] 19
定心軸環[mm] 95.
螺栓圓[mm] 115
安裝孔 M8
國際保護法規 IP65
怠速扭矩（內部冷卻）60k[Nm] 3.75
轉子慣性 低慣性
轉子慣性（帶制動器）值[kg/m?] 0
轉子慣性（無制動器）值[kg/m?] 0.00017
重量[kg] 4.8
力士樂REXROTH動力電纜
電力電纜
電機配備帶有標準現成電力電纜的接線盒。這些電源線有
直接連接或
帶中間插頭的連接
找到適合的電機/控制器組合的電纜類型名稱。
選擇長度
可用電纜長度：2至75米。
? 訂購時，只需電纜類型和所需長度即可。示例：IKG4020/10.5（=DKC的電力電纜，長度10.5米）。
注：帶有兩個中間連接的電機到驅動控制器的電纜連接的總長度等于75米。如果需要兩個以上的中間連接，則可以減少總長度。
R911289899 IKG4020/015,0 (INS0542-INK0653-INS0459)
R911341722 IKG4009/050,0 (INS0681-INK0653-INS0459)
R911417376 IKG4060/005,0 (INS0481-INK0650-INS0459)
力士樂REXROTH控制電纜IKS4103/020,0 (INS0672-REG0013-INS0760)
R911277917 IKS4103/020,0
伺服控制電纜
力士樂REXROTH混合電纜
混合電纜-用于通訊和電源
混合電纜和終端連接器顯著減少安裝工作量是IndraDrive Mi的優勢之一，這是一種通過多以太網供電和通信的單電纜。提供的混合動力電纜RKH預裝配了插入式連接器。編碼接頭可確保混合電纜的連接極性正確。從各種各樣的連接電纜中，選擇適合您應用的引出方向。帶有一個或多個IndraDrive Mi的每條電纜均通過端子連接器RHS0014端接。
力士樂REXROTH混合電纜訂貨號和型號：
R911370934 RKH0011/003,5 (RHS0011-REH0800-RHS0011)
力士樂REXROTH控制電纜IKS0103/005,0 (INS0672-REG0013-INS0760)
R911260721 IKS0103/005,0
伺服控制電纜
力士樂REXROTH反饋電纜/編碼器電纜
用于將電機的編碼器與驅動器控制單元的編碼器接口相連的電纜線
力士樂REXROTH反饋電纜訂貨號和型號：
R911310646 RKG4200/010,0 (RGS1001-REG0013-INS0760)
R911310645 RKG4200/005,0 (RGS1001-REG0013-INS0760)
R911338983 RKG4200/020,0 (RGS1001-REG0013-INS0760)
R911338984 RKG4200/025,0 (RGS1001-REG0013-INS0760)
力士樂REXROTH電纜
FO電纜
直徑 6mm
R911308243 RKO0101/010,0 (ROS0002-INK0435-ROS0002)
力士樂REXROTH動力電纜
用于連接電機和功率單元的電纜
當前的驅動器的陡峭開關脈沖邊沿、結合長的動力電纜，經常導致電機端子上的瞬時過電壓。通過在驅動器輸出端使用電機濾波器，可以避免這種情況，并減小動力電纜的泄漏電流。
屏蔽聯接器用于將動力電纜固定在驅動器上，以符合電磁兼容性的要求；同時，此附件還可用以減輕張力。
R911331348 RKL0019/005,0 (RLS1101-INK0653-RLS0746)
R911387342 RKL4302/050,0 (RLS1101-INK0653-RLS0722)
R911372032 RKL4305/015,0 (RLS1101-INK0653-RLS1102)
R911408320 RKL4322/050,0 (RLS1301-INK0603-RLS0721)
R911408531 RKL4328/050,0 (RLS1301-INK0604-RLS0723)
R911405709 RKL4332/050,0 (RLS1301-REL0113-RLS0723)
R911342674 RKL0014/005,0 (RLS1101-INK0653-RLS0745)
R911408267 RKL4321/040,0 (RLS1301-INK0602-RLS0721)
力士樂接口電纜
接口電纜-用于多以太網輸出
接口電纜為了將數字I/O信號連接到IndraDrive Mi，請使用預先組裝好的電纜RSK0010。電纜RKB0033（M12-M12）和RKB0044（M12-RJ45）可用于使用多以太網輸出將額外的多以太網功能組件集成到IndraDrive Mi鏈中。
使用電纜RKB0033在安全技術區的起點連接安全技術。RBS0023插頭連接到所有其他參與者。
力士樂REXROTH調試電纜
調試電纜 – 用于連接到一臺 PC 機
在設備的啟動或運行時，您可以直接將電腦或獨立的控制端子與控制單元的 RS232 串行接口相連。
預裝配的 PC 調試電纜 IKB0041 具有不同的長度， 長度分別為2 米、5 米、10 米和 15 米。
RKB0004 操作終端電纜的可選長度，分別為 2米、5 米和 15 米。
在安裝調試或操作時，您可以直接將您的電腦與多個IndraDrive Mi 接口相連。用于連接電腦與 IndraDrive Mi 的電纜 RKB0006，已被預配置為 5 米的長度。
如需將數字 I/O 信號與 IndraDrive Mi 相連，則可使用長度為 3 米的 RKS-0010 電纜。
力士樂REXROTH接口模塊
內聯連接器插頭
用于PROFIBUS DP的Rexroth內聯總線耦合器，帶數字輸入和輸出
PROFIBUS-DP連接
8個數字輸入DC 24 V
4個數字輸出DC 24 V
模塊化可擴展，帶嵌入式終端
描述
R-IL PB BK DI8 DO4-PAC總線耦合器是PROFIBUS-DP和在線安裝系統之間的鏈路。
借助總線耦合器，您可以將內聯終端連接到任何位置的現有PROFIBUS-DP。總線耦合器和內聯終端與63個本地總線參與者組成一個站點，其中總線耦合器的輸入和輸出被視為一本地總線參與者。
特征
通過9針D-SUB插座進行PROFIBUS連接
PROFIBUS接口物理RS 485
PROFIBUS接口和邏輯的電流隔離
適用于1級和2級大師的DP/V1
數據傳輸速度為9.6 kBit/s，可達12 MBit/s（自動檢測）
用于設置PROFIBUS地址的旋轉編碼器開關
支持PROFIBUS地址0至126
GSD文件中的設備描述
功能
八個數字輸入
四個數字輸出
診斷和狀態指示燈
本地總線中的自動波特率檢測（500 kBit/s或2 MBit/s）
用于PROFIBUS DP的力士樂內聯總線耦合器，具有八個數字輸入和四個數字輸出，包括端板和插頭
一般數據
外殼尺寸（寬x高x深）80 mm x 121 mm x 70 mm
重量320克（包括插頭）
環境溫度（操作）-25°C至+60°C
環境溫度（儲存）-45°C至+85°C
濕度（操作/儲存/運輸））10%至95%，符合DIN EN 61131-2
空氣壓力（操作/儲存/運輸）70 kPa至106 kPa（高達3000 m/NN）
根據IEC 60529，防護等級為IP20
根據VDE 0106和IEC 60536
響應時間（順序I/O）典型值為4毫秒
連接數據內聯插頭
連接類型拉伸彈簧端子
導線橫截面0.2 mm2-1.5 mm2（剛性或柔性），AWG 24-16
每個工作站的所有I/O數據總計488字節
總線耦合器系統邊界
本地總線中的傳輸速率500 kBit/s或2 MBit/s（自動檢測）
過程數據的數量244字節（輸入）
244字節（輸出）
參數數據的數量237字節
配置數據數237字節
可到達參與者的數量61（加上總線耦合器上的兩個參與者）
UL的電源（7.5 V）0.8 A
UANA的電源0.5 A
電源至美國8 A
UM電源8 A
*參考總線耦合器的1字節參數和配置數據。
系統數據
本地總線中的傳輸速率500 kBit/s或2 MBit/s（自動檢測）
PROFIBUS DP接口
銅電纜（RS-485），通過D-SUB屏蔽插頭連接；供應潛力隔離；直接連接到工作接地的屏蔽。
R911170402 R-IL PB BK DI8 DO4-PAC
R911172194 R-IL PB BK DI8 DO4/CN-PAC

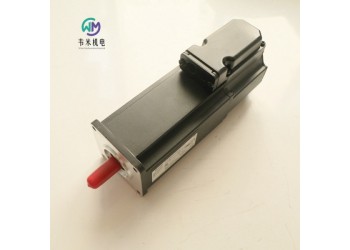

力士樂伺服電機MKD041B-144-KP1-KN
