力士樂減壓閥DR20-5-52/200YM，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

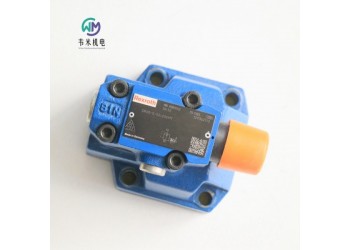

力士樂REXROTH減壓閥 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
公稱尺寸 20，B → A，機械操作
高性能范圍內的工業液壓閥。可靠減壓至設定值。
滑閥
先導式
連接圖 ISO 5781-08-10-0-16
壓力 [bar] 350
體積流量 [l/min] 300
活塞符號 B → A
連接類型 板材結構
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 5.38
力士樂REXROTH液壓比例方向閥 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公稱尺寸 6，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
直動
滑閥
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 符號 V
連接類型 板式結構
額定流量 [l/min] 16
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接 模擬，設定值 ±10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.64
力士樂REXROTH液壓比例方向閥 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公稱尺寸 6，符號 V，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度
直動
滑閥
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 符號 V
連接類型 板式結構
額定流量 [l/min] 8
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接 模擬，設定值 ±10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.6
力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥
4WRKE
規格 10, 16, 25, 27, 32, 35
組件系列 3X
大工作壓力 350 bar
大流量 3000 l/min
帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥
調整體積流量的方向和大小
用比例電磁鐵操縱
用于底板安裝：孔圖按 ISO 4401
電氣位置反饋
彈簧對中的主控制閥芯
先導控制閥：單級比例方向閥
帶位置控制的主級
4WRAP 6 W7.3X/G24… 型先導控制閥（一級）
先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。
先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。
4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。
這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置。控制閥芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。
不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
閥門特征
二級閥的基本設置包括我們的比例閥模塊。“主級零電位”的零電位調節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ±30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的人員執行。
注意！
零電位更改可能導致系統損壞，故只能由的人員執行!
德國力士樂REXROTH比例閥訂貨號和型號：
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M
力士樂REXROTH液壓比例方向閥 4WRKE16E200L-3X/6EG24EK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
公稱尺寸 16，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地調節油流方向。通過內部活塞位置反饋實現高精度。
線性特性曲線
滑閥
先導式
內控供油，外控回油
連接圖 ISO 4401-07-07-0-05
大壓力 [bar] 350
大體積流量 [l/min] 460
活塞符號 符號 E
連接類型 板式結構
額定流量 [l/min] 200
標稱尺寸 16
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接 模擬，設定值 ±10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 11.271
力士樂REXROTH液壓比例方向閥 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公稱尺寸 10，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地調節油流方向。通過內部活塞位置反饋實現高精度
線性特性曲線
滑閥
先導式
內控供油，內控回油
連接圖 ISO 4401-05-05-0-05
大壓力 [bar] 315
大體積流量 [l/min] 170
活塞符號 符號 E
連接類型 板式結構
額定流量 [l/min] 100
標稱尺寸 10
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接 模擬，設定值 ±10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 8.391
力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPEH 6
規格 6
組件系列 3X
大工作壓力 350 bar
額定流量 4 … 40 l/min
用于 I4.0 的數字接口 IO-link
可靠 - 經過驗證且堅固耐用的設計
安全 - 控制閥芯的故障安全位置處于關閉狀態
節能 - 無需先導油
高質量 - 具有伺服閥性能的控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
- 響應靈敏度高，滯后小
IO-link 接口，可選
4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。
結構
4WRPEH 高頻響閥主要包括：
帶具有伺服性能的控制閥芯和套筒的閥殼體
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬量或 IO-link 接口的集成電子元件 (OBE)（可選配減振板 ）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。
控制線圈切斷
在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：
低于小電源電壓
僅當接口為 "F1" 時：
電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））
僅當接口為 "L1" 時：
使能未激活，通訊中斷（看門狗）
內部 IO-link 發生故障時
僅當接口為 "C6" 時：
額外釋放未激活
減振板 "D"
減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥物料號和型號：
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
R901382350 4WRPEH6C3B40L-31/M/24F1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1
力士樂REXROTH比例閥4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范圍的工業液壓閥。根據液壓符號可靠地控制油的流動方向。內部活塞位置反饋帶來高精度
通過額外的故障安全位置安全關閉
閘閥
直接操作
產品特性
連接圖像
ISO 4401-03-02-0-05
產品系列 4WRPEH6
壓力[bar] 350.
體積流量[l/min] 50
活塞符號 符號C3
連接類型 板式結構
額定流量【l/min】 40
標稱尺寸 6.
操作類型 帶有集成電子設備的電氣
連接數 4.
開關位置數量 4.
電源電壓 24伏直流電
電氣插頭 設備插頭7針（6°PE）
電氣連接說明 符合EN 175201-804的裝置插頭7針（6°PE）
連通性 模擬，設定值4至20 mA
符合性說明 CE，電磁兼容性2014/30/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980
力士樂REXROTH液壓比例方向閥 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 23
活塞符號 符號 C3
連接類型 板式結構
額定流量 [l/min] 12
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接 模擬，設定值 ±10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98367
力士樂REXROTH液壓比例方向閥 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
公稱尺寸 6，符號 C4，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 23
活塞符號 符號 C4
連接類型 板式結構
額定流量 [l/min] 12
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 + PE)
電氣連接說明 7 針設備插頭 (6 + PE)，符合 EN 175201-804
連接
模擬，設定值 ±10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98
