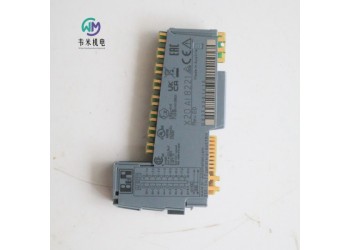

貝加萊B&R模擬量輸入模塊
物料號:
X20AI8221
描述:
8個模擬輸入±10 V
13位數字轉換器分辨率
該模塊配備了8個輸入，具有13位（包括符號）數字轉換器分辨率。它可用于捕獲±10V范圍內的電壓信號。
簡短描述
I/O模塊8個模擬輸入±10 V
一般信息
B&R ID代碼0xD82F
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 1.04 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
模擬輸入
輸入±10 V
輸入類型差分輸入
數字轉換器分辨率±12位
所有輸入的轉換時間為1ms
輸出格式
數據類型INT
電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信號范圍內的輸入阻抗為20 MΩ
輸入保護電源電壓接線保護
開路檢測是，使用軟件
反極性保護是
允許的輸入信號大值。±30伏
過載時數字值的輸出可配置
轉換程序SAR
輸入濾波器三階低通濾波器/截止頻率1 kHz
大誤差
增益0.08%
偏移0.015%
大增益漂移0.006%/°C
大偏移漂移0.002%/°C
共模抑制
直流70 dB
50赫茲70分貝
共模范圍±12 V
信道間串擾-70 dB
非線性<0.025%
通道和總線之間的絕緣電壓500 VDC，1分鐘
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB1F。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
貝加萊B&R觸摸屏卡件
物料號:
5DLDVI.1000-01
描述:
可用于所有Automation Panel 900設備
DVI-D、RS232和USB 2.0連接
DVI代表數字視頻接口。當與標準的兼容性很重要時，DVI鏈接是首選。通過DVI連接，自動化面板也可以與其他制造商的系統通用。這種類型的傳輸支持通過單獨的電纜傳輸顯示數據、USB 2.0數據和觸摸屏數據。
一般信息
BL調節器是
B&R ID代碼0x1A0B
認證
CE是
UKCA是
UL cULus E115267
工業控制設備
KC是
接口
COM1
RS232型，非電隔離
變體DSUB，9針，內螺紋
波特率115 kbit/s
通用串口總線
數量1
如果電纜長度≤5 m，則類型為USB 2.0
USB 1.1，如果電纜長度>5米
變體類型B
面板輸入
變體DVI-D
SDL/DVI型
電氣特性
標稱電壓24 VDC±25%，SELV
標稱電流。4.2A
典型功耗。3 W
機械性能
定位螺釘
數量2
擰緊力矩0.5 Nm
貝加萊B&R電機電纜
物料號:
8CM015.12-3
描述:
可用于電纜拖鏈
專門組裝用于ACOPOS 1180/1320伺服驅動器和B&R伺服電機，電機連接器尺寸為1
電機電纜，長度15 m，4x 4 mm?+2x 0.75 mm?+2x 1 mm?，8針內螺紋Intercontec電機連接器尺寸1，可用于電纜拖鏈
一般信息
電纜橫截面4 x 4 mm?+2 x 0.75 mm?+2 x 1 mm?
耐久性耐油性符合HD 22.10附錄A和DIN EN 60811-404
證書E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1
認證
CE是
UKCA是
UL cULus E225616
功率轉換設備
EAC是
電纜施工
電力線
數量4
電線絕緣PP
電線顏色黑色、棕色、藍色、黃色/綠色
變型鍍錫銅絞線
橫截面4 mm?
屏蔽號
擱淺否
信號線
數量4
電線絕緣PP
電線顏色白色、白色/紅色、白色/藍色、白色/綠色
變型鍍錫銅絞線
橫截面2 x 0.75 mm?+2 x 1 mm?
屏蔽成對單獨屏蔽，鍍錫銅編織，光學覆蓋率>85%，箔屏蔽
Stranding White with White/red and White/blue with White/green
帶填充元件和箔屏蔽的電纜絞合
電纜屏蔽鍍錫銅編織，光學覆蓋率>85%和箔屏蔽
外護套
材料TPU
橙色，類似于RAL 2003平面
標簽B&R 4 G 4+（2x0.75）C+（2x1）C C E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1
連接器
型號8針內螺紋speedtec電機連接器，尺寸1.0
交配周期<500
觸點8（4個電源觸點和4個信號觸點）
連接時的防護等級符合EN 60529 IP66/67
電氣特性
工作電壓。1000真空（UL）
試驗電壓
電線-電線4 kV
屏蔽線4 kV
導體電阻
電力線≤5.1Ω/km
信號線0.75mm?：≤26.7Ω/km，1mm?：≤20Ω/km
絕緣電阻≥500 M?*公里
載流能力符合DIN VDE 0298第4部分表11
壁掛式30 A
安裝在導管或電纜管道中30 A
安裝在電纜橋架中30 A
環境條件
溫度
移動-20°C至+80°C
靜態-20°C至+90°C
機械性能
尺寸
長度15m
直徑15.4 mm±0.4 mm
彎曲半徑
單個彎曲>48 mm
移動>119毫米
拖動鏈數據
加速度。50 m/s?（取決于行進路徑的長度）
彈性周期≥5000000
速度。300米/分鐘
重量4.2 kg
貝加萊B&R旋變電纜
物料號:
8CR015.12-1
描述:
可用于電纜拖鏈
專門組裝用于ACOPOS伺服驅動器和B&R伺服電機
分解器電纜，長度15 m，3x 2x 24 AWG（19x 0.127），12針內螺紋Intercontec分解器連接器，9針外螺紋DSUB伺服連接器，可用于電纜拖鏈
一般信息
電纜橫截面3x 2x 24 19 AWG
耐久性符合VDE 0472第803部分的耐油性以及標準液壓油
認證UL AWM 20671型，90°C，30 V，E63216和CSA AWM，90°C.30 V，I/II A/B FT1 LL46064
認證
CE是
UKCA是
UL cULus E225616
功率轉換設備
電纜施工
信號線
數量6
電線絕緣特殊熱塑性材料
電線顏色白色/棕色、綠色/黃色、灰色/粉色
變型鍍錫銅絞線
橫截面24 AWG/19 AWG
屏蔽號
擱淺白色與棕色，綠色與黃色，灰色與粉色
電纜絞合用箔屏蔽將3對電纜絞合在一起
電纜屏蔽銅編織，光學覆蓋率≥90%，箔屏蔽
外護套
材料PUR
綠色，類似于RAL 6018平面
標簽B&R 3x2x24 AWG FLEX UL AWM STYLE 20671 90°C 30 V E63216 CSA AWM 90°C 30V I/II A/B FT1 LL46064
連接器
類型12針內螺紋Intercontec解析器連接器
交配周期<500
12
附加連接器9針公DSUB伺服連接器
交配周期：<200
：9
連接時的防護等級符合EN 60529:IP20
連接時的防護等級符合EN 60529 IP66/67
電氣特性
工作電壓≤30 Veff
試驗電壓
電線-1.5 kV電線
電線-屏蔽0.8 kV
導體電阻
信號線≤86Ω/km
絕緣電阻>200 MΩ*km
環境條件
溫度
移動-20°C至+80°C
靜態-20°C至+90°C
機械性能
尺寸
長度15m
直徑6.5 mm±0.2 mm
彎曲半徑
單個彎頭≥20 mm
移動≥50 mm
拖動鏈數據
加速度≤6 g
彈性周期>3000000
速度≤4 m/s
重量1.1 kg
貝加萊B&R電纜
物料號:
9A0017.02
描述:
零調制解調器電纜RS232，1.8米，用于連接UPS和IPC（9針內螺紋DSUB連接器-9針內孔DSUB連接器）
一般信息
認證
CE是
UKCA是
機械性能
尺寸
長度1.8米
貝加萊B&R電機電纜帶制動
物料號:
80CM15002.21-01
描述:
電機電纜，長度15 m，5x 0.75 mm?，2x 0.5 mm?，用于帶制動器的步進電機，電機側有4針和2針連接器，可用于電纜拖鏈，UL列出
一般信息
電纜橫截面5x 0.75 mm?+1x 2x 0.5 mm?
耐久性符合VDE 0472第803部分的耐油性以及標準液壓油
認證UL AWM樣式20234，80°C，1000 V，E63216和CSA AWM I/II A/B，90°C，1000V，FT2 LL46064
電纜施工
電力線
數量5
電線絕緣特殊熱塑性材料
電線顏色黑色、棕色、藍色、綠色、黃色/綠色
變型鍍錫銅絞線
橫截面0.75 mm?
屏蔽號
擱淺否
信號線
數量2
電線絕緣特殊熱塑性材料
電線顏色白色、白色/紅色
變型鍍錫銅絞線
橫截面0.5 mm?
屏蔽成對的單獨屏蔽、鍍錫銅編織、光學覆蓋率>85%和箔帶
白色與白色/紅色交織
帶填充元件和箔帶的電纜絞合
電纜屏蔽鍍錫銅編織，光學覆蓋率>85%，包裹在隔離膜中
外護套
材料PUR
橙色，類似于RAL 2003平面
標簽B&R 5x0.75+1x2x0.5 FLEX UL AWM STYLE 20234 80°C 1000 V E63216 CSA AWM I/II A/B 90°C 1000伏FT2 LL46064
電氣特性
試驗電壓
電線-電線3 kV
屏蔽線3 kV
導體電阻
電力線≤29Ω/km
信號線≤39Ω/km
絕緣電阻>200 MΩ/km
載流能力符合DIN VDE 0298第4部分表11
壁掛式13 A
安裝在導管或電纜管道中11.5 A
安裝在電纜槽中13.5 A
環境條件
溫度
移動-10至70°C
靜態-20至90°C
機械性能
尺寸
長度15m
直徑10.8 mm±0.4 mm
彎曲半徑
單彎頭>34 mm
移動≥85 mm
拖動鏈數據
加速度<60 m/s?
彈性周期≥3000000
速度≤4 m/s
重量0.26 kg/m
貝加萊B&R I/O供電電纜
物料號:
X67CA0P00.0002
描述:
電源連接電纜，4針，直，0.25米
簡短描述
附件電源連接電纜，4針，直，0.25米
一般信息
注：不含聚氯乙烯和硅樹脂
PWIS和無鹵素
耐久性良好的耐化學性和耐油性
阻燃劑
良好的紫外線和臭氧耐受性
簡短描述電源連接電纜，0.25米
類型連接電纜
電纜橫截面
AWG 4x 20 AWG
mm?4x 0.5 mm?
電纜施工
電纜屏蔽未屏蔽
外護套
材料聚氨酯（PUR）
性能CFC、鎘和無鉛
細絞線0.34 mm?（22 AWG）
6級（42x 0.1毫米/42x38 AWG）
顏色黑色
電線
電線絕緣聚丙烯（PP）9Y
電線顏色棕色、黑色、藍色、白色
性能CFC、鎘和無鉛
屏蔽號
類型無涂層銅ETP1
細絞線（42x 0.1 mm/42x 38 AWG），6級
絞合未絞合
電氣特性
標稱電流。40°C時每個EN/觸點4 A
每個UL/觸點3安
連接電壓。60伏交流/直流
工作電壓。60伏
符合IEC 61076-2的II類絕緣等級
導線電阻≤57Ω/km
絕緣電阻≥100 MΩ
操作條件
防護等級符合EN 60529
連接器/聯軸器IP67，僅當擰入時
環境條件
溫度
運輸-40至90°C
固定安裝-30至90°C
柔性安裝-25至60°C
機械性能
尺寸
長度0.25米
直徑5 mm±0.2 mm
彎曲半徑≥10倍外徑
拖動鏈數據
加速度。5 m/s?
彈性周期500萬
速度。3.3米/秒
貝加萊B&R I/O供電電纜
物料號:
X67CA0P20.0150
描述:
電源連接電纜，4針，直，15米
簡短描述
附件電源連接電纜，4針，直，15米
一般信息
注：不含聚氯乙烯和硅樹脂
PWIS和無鹵素
耐久性良好的耐化學性和耐油性
阻燃劑
良好的紫外線和臭氧耐受性
簡短說明電源連接電纜，15.0米
類型連接電纜
電纜橫截面
AWG 4x 20 AWG
mm?4x 0.5 mm?
電纜施工
電纜屏蔽未屏蔽
外護套
材料聚氨酯（PUR）
性能CFC、鎘和無鉛
細絞線0.34 mm?（22 AWG）
6級（42x 0.1毫米/42x38 AWG）
顏色黑色
電線
電線絕緣聚丙烯（PP）9Y
電線顏色棕色、黑色、藍色、白色
性能CFC、鎘和無鉛
屏蔽號
類型無涂層銅ETP1
細絞線（42x 0.1 mm/42x 38 AWG），6級
絞合未絞合
電氣特性
標稱電流。40°C時每個EN/觸點4 A
每個UL/觸點3安
連接電壓。60伏交流/直流
工作電壓。60伏
符合IEC 61076-2的II類絕緣等級
導線電阻≤57Ω/km
絕緣電阻≥100 MΩ
操作條件
防護等級符合EN 60529
連接器/聯軸器IP67，僅當擰入時
環境條件
溫度
運輸-40至90°C
固定安裝-30至90°C
柔性安裝-25至60°C
機械性能
尺寸
長度15m
直徑5 mm±0.2 mm
彎曲半徑≥10倍外徑
拖動鏈數據
加速度。5 m/s?
彈性周期500萬
速度。3.3米/秒
貝加萊B&R link電纜
物料號:
X67CA0x01.0002
描述:
X2X鏈路連接電纜，0.25米
簡短描述
附件X2X鏈路連接電纜，M12，4針，直，0.25米
一般信息
注意無鹵素
耐久性阻燃
類型連接電纜
電纜橫截面
數據線
AWG 2x 24 AWG
mm?2x 0.25 mm?
電源線
AWG 2x 22 AWG
mm?2x 0.34 mm?
電纜施工
信號線
屏蔽鋁箔配對屏蔽
絞合雙絞線
電纜絞合0.35 mm?（AWG 22），帶填料
電纜屏蔽鍍錫銅編織，覆蓋率>85%
外護套
材料熱塑性聚氨酯（TPU）
特性無鹵素
顏色為紫色
電線
性能鍍錫銅絞線
鍍錫銅-ETB1型
數據線：細絞線（19x 0.13 mm）
供應線：細絞線（19x 0.15 mm）
電線顏色
數據線藍色、白色
電源線紅色、黑色
電線絕緣
數據線Cell聚乙烯（PE）
電源線聚丙烯（PP）
電氣特性
額定電壓250 V
標稱電流。40°C時為4 A/觸點
連接電壓。125伏交流/直流
工作電壓。250伏
符合IEC 61076-2的II類絕緣等級
導線電阻數據線：≤78Ω/km
供電線路：≤55Ω/km
絕緣電阻≥100 MΩ
操作條件
防護等級符合EN 60529
連接器/聯軸器IP67，僅當擰入時
環境條件
溫度
運輸-40至80°C
固定安裝-40至80°C
柔性安裝-25至60°C
機械性能
尺寸
長度0.25米
直徑6.9 mm±0.2 mm
彎曲半徑
固定安裝≥7.5x外徑7.0 mm
柔性安裝≥15x外徑7.0 mm
彎曲半徑≥15x外徑
拖動鏈數據
加速度。4 m/s?
彎曲周期。200萬
速度。3米/秒
重量0.063 kg/m
